Beschreibung

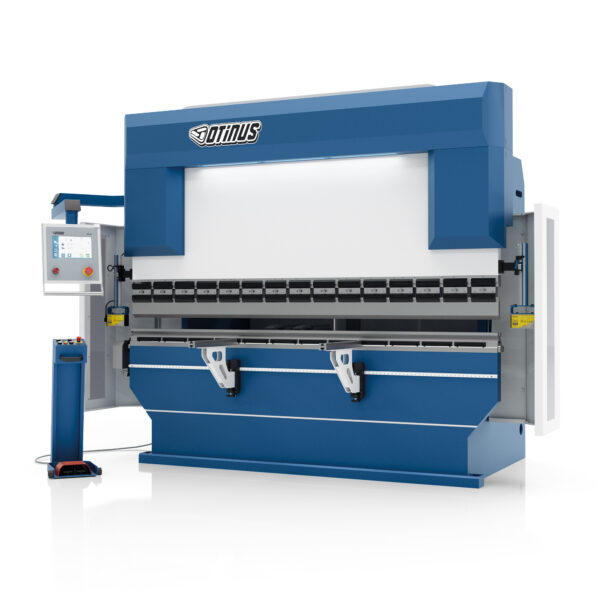

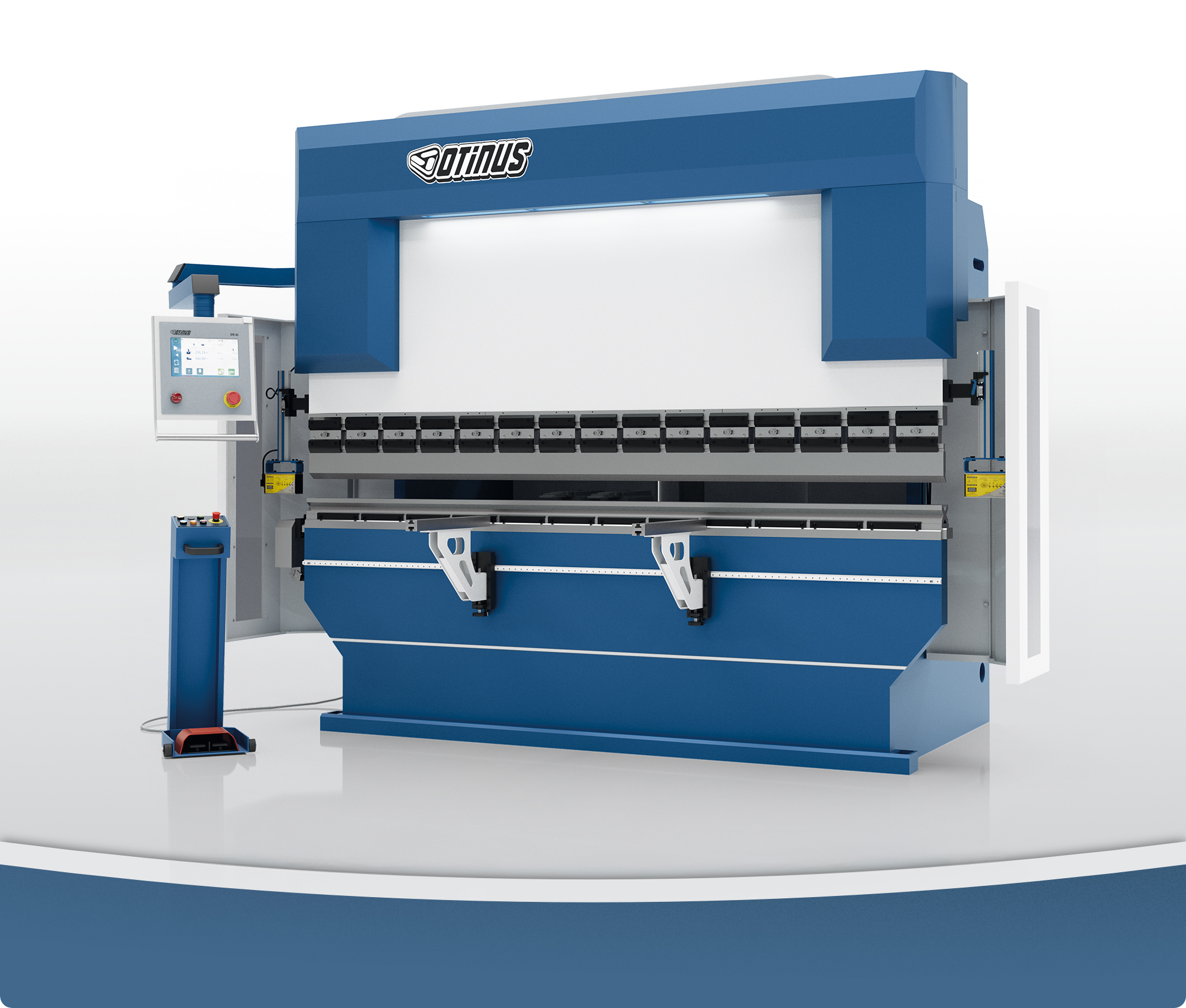

Hydraulische Abkantpresse PBO-6020-CNC OT-41 WC67Y 200/6000

Technische Parameter

• Maximale Stärke des zu biegenden Blechs(S235): bis 8.0 mm
• Nenndruck: 2000 kN
• Maximale Länge des zu biegenden Blechs: 6000 mm
• Tiefe (Abstand zwischen Werkzeug und Hinterwand): 320 mm
• Maximaler Hub des Biegebalkens: 200 mm
• Maximale Öffnungshöhe: 480 mm
• Abstand zwischen den Balken: 4800 mm
• Maximale Hinteranschlagsdistanz: 500 mm
• Motorleistung: 15.0 kW
• Länge: 6100 mm
• Breite: 1900 mm
• Höhe: 2900 mm
• Gewicht: 19000.0 kg

Werkzeuge

• Frontstützen: 2 St.
• Einstellung der Hinteranschlagdistanz (X-Achse): Servoantrieb
• Balkeneinstellung (Y-Achse): Servoantrieb
• Höhenverstellung der Anschlagsfinger (R-Achse): manuell
• Stempelbefestigungsart: Schnellmontage des AMADA-Typs

CNC OT-41 Steuerung

Die Otinus CNC-Steuerung verfügt über ein komfortables und intuitives Menü. Die Software berechnet den Biegewinkel selbst. Großer Farb-Touchscreen ist aus jedem Winkel gut ablesbar.

• Die Steuerung ermöglicht die Speicherung von bis zu 2000 Programmen mit 30 Schritten.

Manuelle Bombierung (optional*)

Dank dieses Parameters kann der Kunde immer sicher sein, dass das gebogene Blech auf der ganzen Länge den gleichen Biegewinkel hat.

Automatische Bombierung (optional*)

ermöglicht es dem Steuergerät, die automatische Bombierung zu überwachen. Dadurch wird sichergestellt, dass der Einstellwert immer optimal eingestellt ist.

Hochwertige Komponenten

• Deutsches Marken-Hydraulikventil von Rexroth
• Komponenten des elektrischen Kreislaufs von Schneider
• Komponenten des Sicherheitskreislaufs von Omron und Schneider

Hydraulische Anschlüsse aus Stahl

Hydraulische Verbindungen aus Stahlrohren anstelle von Gummischläuchen verringern das Risiko künftiger Lecks.

Ergonomie

Dank dem mobilen Controller und dem Bedienfeld auf einem Ausschwenkarm, kann der Benutzer frei auf dem gesamten Arbeitsbereich der Maschine arbeiten. Zusätzliche LED-Beleuchtung stellt in jeder Situation eine komfortable Sicht auf das Werkstück sicher.

Arbeitssicherheit

Besonderen Wert legen wir auf die Sicherheit unserer Kunden und deren Mitarbeiter, deshalb sind unsere Abkantpressen mit sichtbaren Kennzeichnungen, Seitenschutz, hinterer Sicherheitstür, leicht zugänglichem Notausschalter und einer Lichtschranke ausgestattet, um zu verhindern, dass man mit den Fingern zwischen Stempel und Matrize während des Betriebs der Maschine gerät.

Mit der Maschine wird eine Betriebsanleitung in deutscher Sprache mitgeliefert.

Die Maschine ist mit einer CE-Kennzeichnung versehen.

OCS – Oil Cooling System

Das Ölkühlsystem garantiert die Stabilität der Maschinenparameter auch nach langem Dauerbetrieb.

Fachmännische Unterstützung

Wir sorgen dafür, dass wir in ständigem Kontakt mit unseren Kunden bleiben. Deshalb bieten wir beim Kauf einer Maschine ein Stundenpaket für die fachmännische Unterstützung durch Otinus-Techniker an.

Technischer Support umfasst:

• Bestimmung von Biegeschritten für komplexe Details
• Beratung bei der Auswahl von Werkstoffen und Werkzeugen
• Bei der Auswahl der Betriebsparameter für verschiedene Materialien helfen

Technische Beratung

Unsere Techniker helfen Ihnen bei der Auswahl der richtigen Maschine und des passenden Zubehörs – auf der Grundlage von entsprechenden technischen Zeichnungen der anzufertigenden Teile.

Transport

Wir bieten kostenloses Verladen von gekauften Maschinen und Hilfe bei der Transportorganisation an.

Erleichterung beim Entladen

Kostenloser Verleih von Transportrollen und eines Hebers zum leichteren Aufstellen der Maschine beim Kunden vor Ort. Die Transportrollen und der Heber werden geliefert, nachdem der Kunde eine E-Mail (mindestens 7 Tage vor der Lieferung der Maschine) an folgende Adresse geschickt hat: logistyka@otinus.pl

Kommen Sie und testen Sie unsere Maschine

Nehmen Sie an einer außergewöhnlichen Vorführung teil, bei der ein qualifizierter Otinus-Techniker die volle Funktionalität des Geräts präsentiert.

Außerdem können Sie testen, wie das Gerät Ihren Anforderungen entspricht. Sie können technische Zeichnungen und Material für Muster bereitstellen.

Ausstellungsraum für Blechbearbeitungsmaschinen
Karola Szajnochy 11
85-738 Bydgoszcz

In Google Maps öffnen

Im Lieferumfang der Maschine

eine 2-tägige Bedienerschulung und Inbetriebnahme der Maschine

• 1. Tag (bis zu 8 Stunden)– Inbetriebnahme und Schulung über die Steuerung.
• 2. Tag (bis zu 8 Stunden) – selbständiges Arbeiten an der Maschine unter Aufsicht unseres Technikers – Programmierungsmöglichkeit spezifischer Details.

Telefonische Beratung durch einen Fachmann

• von 7.30 bis 21.00 (Mo-Sa) – ein 8-stündiges Paket, das innerhalb von 12 Monaten zu verwenden ist.

Bedingungen der Zusammenarbeit

• Garantie für einen Zeitraum von 24 Monaten.
• Lieferzeitraum: ca. 6-8 Wochen. Dies gilt nicht, wenn die Maschine als ab Lager verfügbar gekennzeichnet ist.
• Die Maschine ist fabrikneu.
• Garantie- und Nachgarantieservice des Verkäufers.
• Der Kunde ist für die Maschine während des Abladens und des Transports auf seinem Gelände verantwortlich.
