Beschreibung

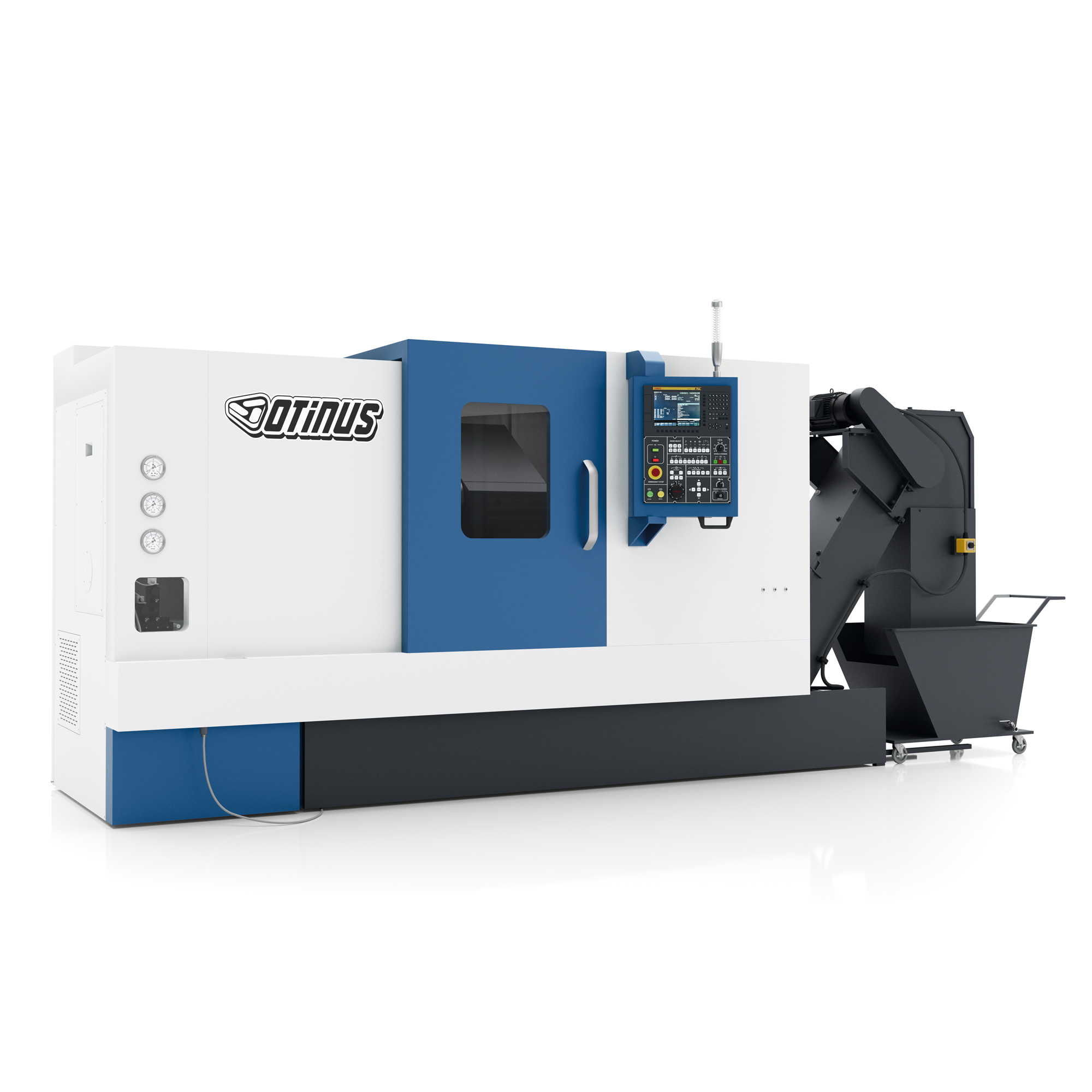

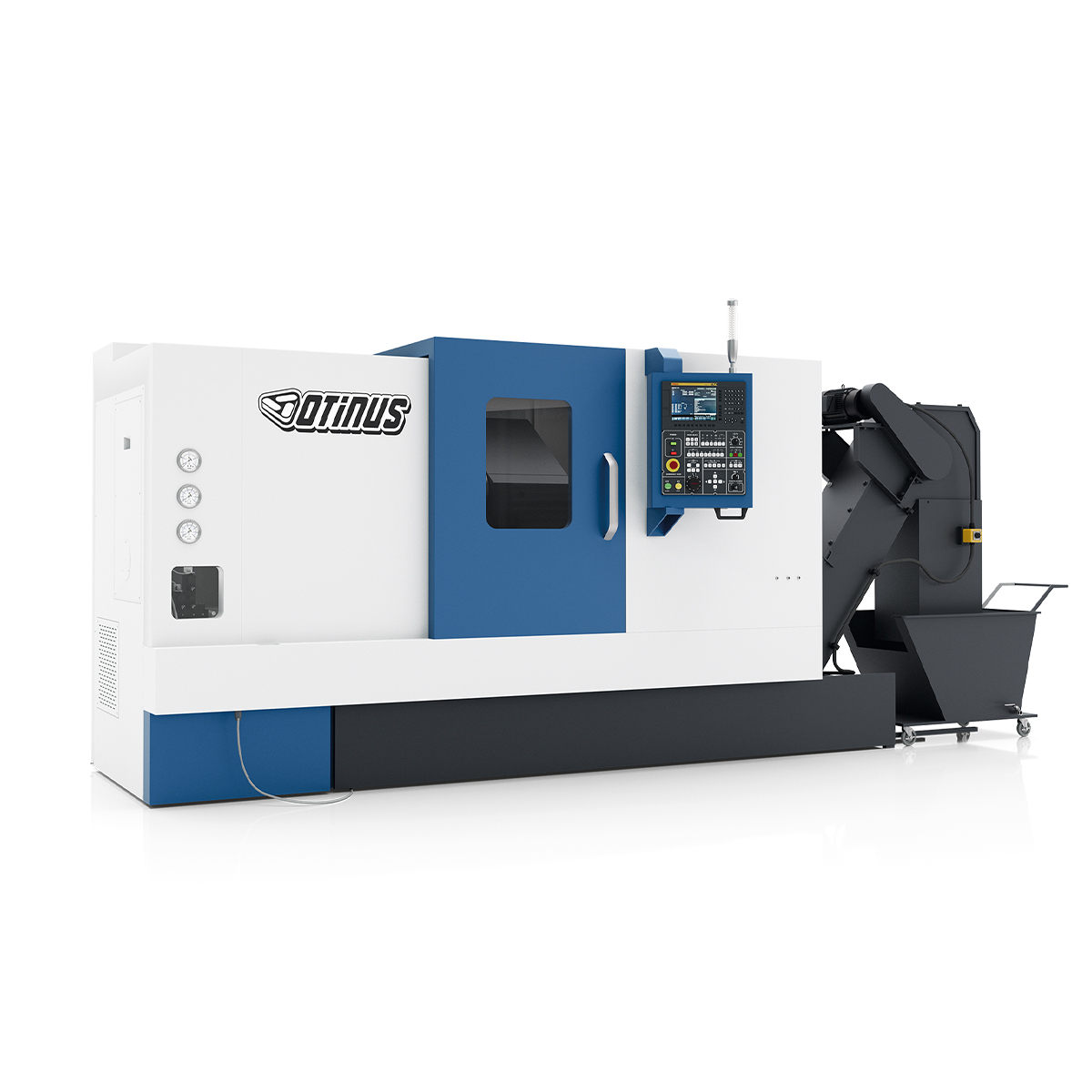

Drehmaschine CNC
HLC-4055 Fanuc 0i TF

Technische Parameter

Bearbeitungsumfang	Maximaler Drehdurchmesser über dem Bett	Φ 560 mm
	Maximaler Drehdurchmesser über dem Schlitten	Φ 320 mm
	Maximaler Drehdurchmesser in der X-Achse (mit Backen)	Φ 400 mm
	Maximale Drehlänge (zwischen Futter und Reitstock)	548 mm
	Höhe bis zur Spindelachse	980 mm
	Verfahrweg in der X-Achse	210 mm
	Verfahrweg in der Z-Achse	610 mm
Werkzeugkopf	Typ	V12, hydraulisch
	Querschnitt von zu befestigenden Werkzeugen	25×25 mm
	Durchmesser von zu befestigenden Werkzeugen	Φ 40 mm
	Indexierzeit	0.55 s
Spindel	Art der Kraftübertragung	Riemengetriebe
	Maximale Spindelgeschwindigkeit	4500 U/min
	Leistung -15 min	11/15 kW
	Drehmoment – 15 min	140/250 Nm
	Spindelspitze	JISA2-6
	Durchgangsöffnung der Spindel	Φ 62 mm
	Maximaler Bohrerdurchmesser	Φ 50 mm
	Durchmesser der Öffnung im Futter	Φ 100 mm
	Externer Durchmesser der Spindel	200 mm
Vorschubgeschwindigkeit	Maximale Vorschubgeschwindigkeit in der X-Achse	24 m/min
	maximale Vorschubgeschwindigkeit in der Z-Achse	30 m/min
	Leistung vom Servomotor X/Z	1.8/1.8 kW
Reitstock	Durchmesser der Reitstockpinole	Φ 100 mm
	Kegelgröße	MT4
	Auszug der Pinole	120 mm
	Verfahrweg	410 mm
Steuerung	FANUC
Energieverbrauch	25 kVA
Volumen vom Kühlmittelbehälter	200 l
Maschinengewicht	4.5 t
Abmessungen (Länge × Breite × Höhe)	4200×2050×1850 mm

Standardkonfiguration

Steuerung FANUC

Hydraulisches System

System der Kühlmittelzufuhr

Schmiersystem

Völliger Einbau mit der oberen Abdeckung

Werkzeugkopf mit 12 Positionen

Hydraulisches Drehfutter Fi 200

Werkzeughalter (Spindel)

Hydraulischer Reitstock

Drehende Körnerspitze

Pedal

Arbeitsleuchten

Türverriegelung

Nivellierblöcke

Werkzeuge zur Wartung

Weiche Backen mit Vollgriff

Späneförderer mit dem Wagen

Getriebe

Drei-Farben-Signalleuchte

Alarmsignalgeber

Transport

Wir bieten kostenloses Verladen von gekauften Maschinen und Hilfe bei der Transportorganisation an.

Technische Beratung

Unsere Techniker helfen Ihnen bei der Auswahl der richtigen Maschine und des passenden Zubehörs – auf der Grundlage von entsprechenden technischen Zeichnungen der anzufertigenden Teile.

Folgende Leistungen sind im Maschinenpreis inbegriffen:

Eine 3-tägige Schulung und die Maschineninstallation

• Der erste Tag bis zu 8 Stunden: Installation und Schulung bezüglich des Steuergerätes
• Der zweite Tag bis zu 8 Stunden: Selbstständige Arbeit an der Maschine unter Aufsicht unseres Technikers → Möglichkeit, spezifische Details zu programmieren, welche der Kunden ausführt
• Der dritte Tag bis zu 8 Stunden: ein zusätzlicher, innerhalb 12 Monate zu nutzender, Schulungstag – wenn Fragen bei der Maschinenbedienung auftreten

Beratung durch unsere Spezialisten

• Telefonisch: von 7.30 bis 21.00 (Mo-Sa) – ein 8-stündiges Paket, das sich im Laufe von einem Jahr verwenden lässt.
• Online: von 7.30 bis 14.30 (Mo-Fr) – ein 8-stündiges Paket, welches innerhalb 12 Monaten zu nutzen ist.

Zugang zu Kursen der Otinus-Academy

• LibreCad – Zugriff für 12 Monate

Sie erhalten zusätzlich

• CAD Zeichnungspaket

Bedingungen der Zusammenarbeit

• Garantie für den Zeitraum von 24 Monaten.
• Die Maschine ist fabrikneu.
• Garantie- und Nachgarantieservice seitens des Verkäufers.
• Der Kunde trägt Verantwortung für die Maschine, wenn diese auf seinem Firmengelände entladen und befördert wird.
