Beschreibung

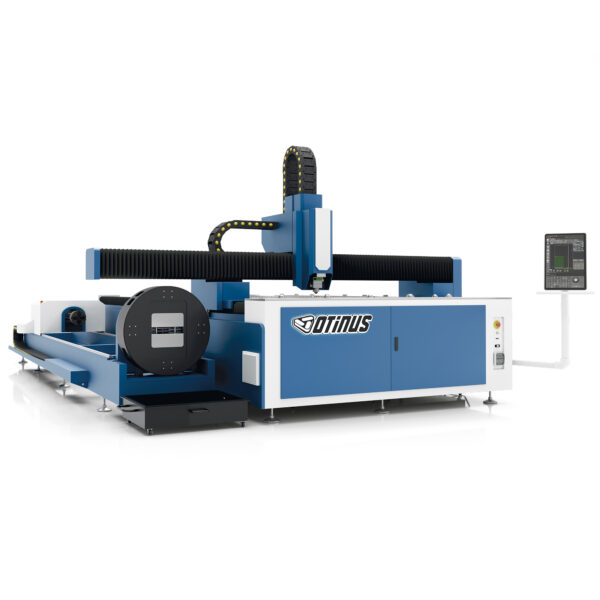

Faserlaser-Schneidanlage Fiber Laser FLV-6025-OT-6022 1kW
Technische Daten
- Maximale Blechgröße: 6000 x 2500 mm
- Maximale Profilhöhe: 220 mm
- Maximale Profillänge: 6000 mm
- Positioniergenauigkeit der X- und Y-Achse: ±0,05 mm
- Wiederholgenauigkeit der Positionierung X- und Y-Achse: ±0,03 mm
- Maximale Geschwindigkeit: 60000 mm/min
- Maximale Beschleunigung: 0,7 G
- Maximale Belastung: 1200 kg
- Leistung: 1,0 kW
- Leistungsaufnahme: 12,0 kW
- Laserquelle Marke: Raycus oder MAX Photonics wählbar
- Stromversorgung: ~3×400 V 50 Hz
- Schutzklasse: IP54
Schnittstärken
- Schwarzer Stahl: empfohlene Dicke 8,0 mm, maximale Dicke 10,0 mm
- Edelstahl: empfohlene Dicke 4,0 mm, maximale Dicke 5,0 mm
- Aluminium: empfohlene und maximale Dicke 3,0 mm
- Messing: empfohlene Dicke 2,0 mm, maximale Dicke 3,0 mm
Konstruktion
Die Maschine zeichnet sich durch eine sehr hohe Stabilität dank der geschweißten Konstruktion mit massiven Beinen aus. Eine hohe Geschwindigkeit der Kopfbewegung bei gleichzeitig hoher Präzision gewährleisten japanische Servoantriebe der Marke Fuji, basierend auf massiven Linearführungen sowie schrägverzahnten Zahnstangen und Zahnrädern.
Drehtisch für Profilzuschnitte
Die Maschine ist mit einem Drehtisch ausgestattet, der das Positionieren des Profils gegenüber dem Laserkopf ermöglicht. Diese Lösung erlaubt ein einfaches Schneiden von Rohren und verschiedenartigen Flachprofilen, auch mit Schnitten, die über Kanten hinweggehen.
- Maximale Profilbearbeitungslänge: 6000 mm
- Spannhülsendurchmesser für Profil: 220 mm
- Maximale Belastung des Drehtischs: 0 kg
Das ABLS-System füllt automatisch das Schmiermittel in den Führungen der Achsen nach.
Bedienkomfort
Der Fiber Laser Schneidkopf ist maximal an die Bedürfnisse des Anwenders angepasst, um höchsten Bedienkomfort zu gewährleisten. Das Bewegen schwerer Bleche wird durch Transportkugeln auf der Tischplatte erleichtert, die für ein leichtes Gleiten beim Beladen sorgen. Das Einsammeln kleiner fertiger Teile wird ebenfalls erleichtert durch Wagen unter der Maschine, die bequem über Griffe herausgezogen werden können.
Zur Auswahl: Zwei Laserquellenmarken
Raycus
Die Firma Wuhan Raycus Fiber Laser wurde 2007 gegründet. Sie setzt auf eigenständige Forschung und Entwicklung, unterstützt durch Fusionen mit anderen Unternehmen. Sie produziert Laserquellen für vielfältige Anwendungen wie Schneiden, Schweißen, Löten, Markieren und Gravieren. Geräte dieser Marke werden in der Automobil-, Luftfahrt-, Medizin-, Elektronik- und Werbebranche eingesetzt.
MAX Photonics
Die Marke MAX Photonics wurde 2004 gegründet. Ihr Ursprung liegt in der Produktion von Lichtquellen und Optik für wissenschaftliche Institute. Qualität und Stabilität der Produkte stehen im Fokus. Das Unternehmen erkannte früh, dass die Zukunft der Lasertechnologie eng mit Fasern verbunden ist. Die Forschungs- und Entwicklungsarbeit begann 2007 und führte 2014 zur Markteinführung der ersten 500W CW Quelle. Seitdem entwickelt das Unternehmen intensiv Technologien für Laser-Schneiden, -Schweißen, -Markieren und -Gravieren. Aktuell werden Laserquellen bis 40000W angeboten. Das Ziel ist, Pionier in der Herstellung von Industrie-Lasern mit ultrahoher Leistung zu werden.
Schneidkopf RayTools mit Autofokus
Option – Otinus Protect – Ihre Ruhegarantie
Ein Produkt, das eine individuelle Absicherung der Laserquelle bietet. Mit diesem Service sichern Sie die kontinuierliche Betriebsbereitschaft Ihres Unternehmens. Wir sichern Ihr Business ab, damit Sie Aufträge termingerecht erfüllen können.
Das Otinus Protect Zertifikat ermöglicht sorgenfreien Betrieb, weil Sie Ihre Termine zuverlässig einhalten können.
Option – Spannungsstabilisator
Er hält die Spannung trotz Schwankungen der Stromversorgung konstant. Seine Aufgabe ist es, die Maschine vor unerwünschten Auswirkungen von Stromversorgungsproblemen zu schützen.
Bedienfeld
Die Bedienung der Fiber Laser Schneidanlage erfolgt über ein Bedienfeld mit Bildschirm, Maus und Tastatur. Der Computer läuft unter Windows 10 mit der Software CypCut, die folgende Funktionen bietet:
- Design,
- Import und Export von Dateien,
- Optimierung von Leistung und Schneidgeschwindigkeit.
Alle installierten Programme verfügen über lebenslange Lizenzen.
Drahtloser Controller
Die Steuerung des Laserkopfes erfolgt über einen drahtlosen Controller.
Sicherheit
Der Fiber Laser Brenner ist mit allen notwendigen Schutzvorrichtungen ausgestattet. Zusätzliche Sicherheit bietet ein Notlicht mit akustischem Signal, das bei sicherheitsrelevanten Vorfällen ausgelöst wird und vor Gefahr warnt.
Fachliche Unterstützung
Wir sorgen dafür, dass wir mit unseren Kunden in ständigem Kontakt bleiben. Deshalb bieten wir zu jeder gekauften Maschine ein Stundenpaket für die Otinus Spezialistenunterstützung an.
Unsere Mitarbeiter können im Rahmen des Services:
- CAD-Zeichnungen erstellen oder bearbeiten,
- bei der Material- und Gaswahl beraten,
- bei der Parameterauswahl für verschiedene Materialien helfen.
Die verbleibenden Stunden können im Otinus Kundenportal eingesehen werden.
Otinus Akademie
Ein Programm, das den Start mit dem neuen Gerät erleichtert, besonders für Bediener und Programmierer.
Wir bieten:
- Schulungen bei der Einrichtung des Geräts,
- Unterstützung bei Erreichen von Arbeitsparametern,
- Schulungen im Umgang mit dem Gerät,
- fortlaufende Entwicklung der Fertigkeiten und Kenntnisse.
Garantie und Service
Die Standardgarantie für das Gerät beträgt 24 Monate. Zusätzlich ist eine Verlängerung auf bis zu 36 Monate möglich.
In diesem Zeitraum bieten wir kostenlosen Service vor Ort und einen Ersatzgerät-Service bei längeren Reparaturen.
Verpackung und Transport
Die Maschine wird in einer festen Holzkiste verpackt, die für den Transport auf Paletten ausgelegt ist. Dadurch ist ein sicherer und stabiler Transport garantiert.
OPTIONAL – Zusätzliche Elemente
- Rolltische an der Zuführung,
- Rolltische an der Abfuhr,
- Chiller,
- Laserschutzvorhänge,
- Mobile und statische Absaugungen,
- Lüfter und Luftfilter,
- Automatische Schmiersysteme,
- Erweiterte Softwareoptionen (CAM, Nesting),
- Automatische Belade- und Entladesysteme.
