Beschreibung

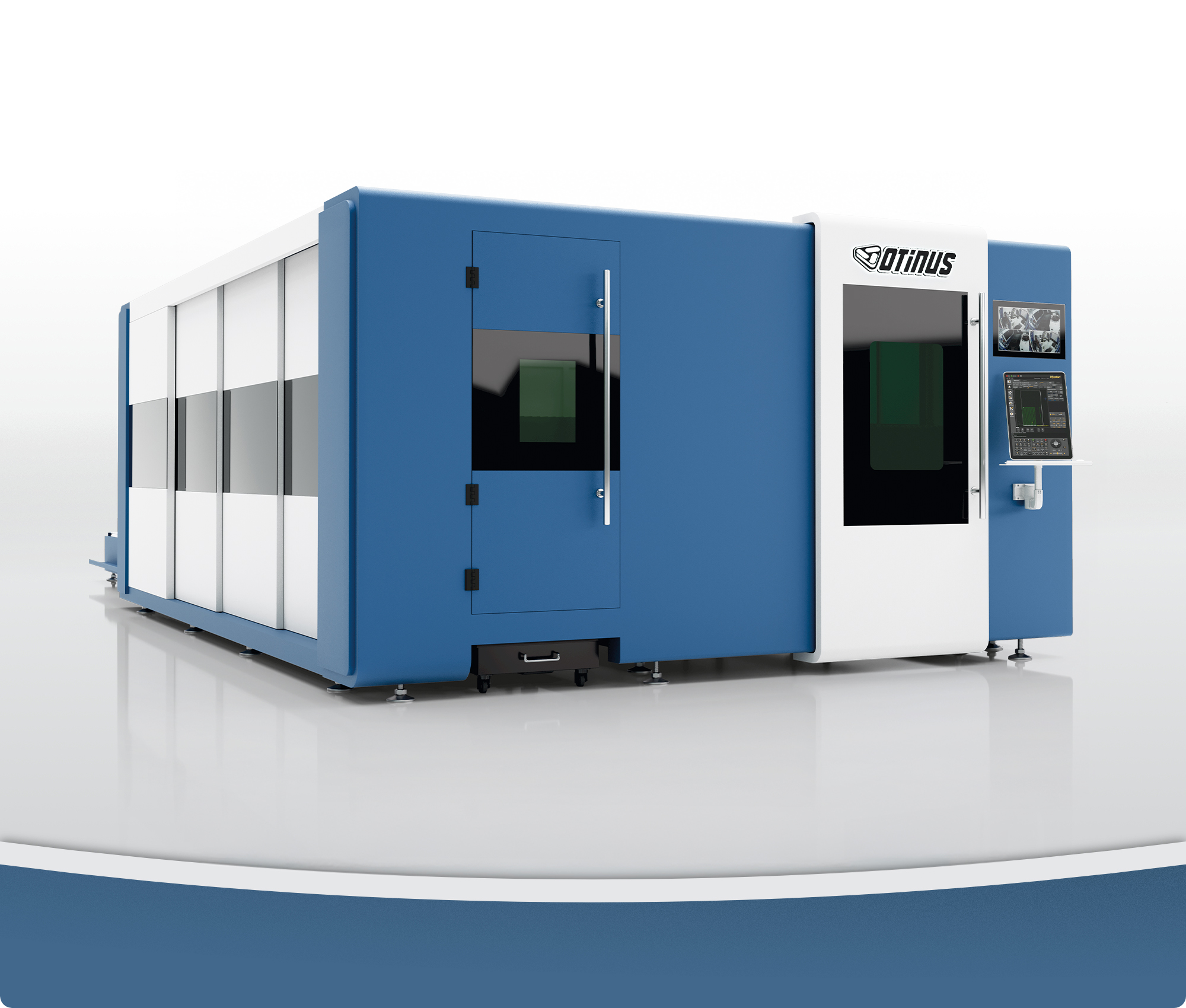

Faserlaser Schneidmaschine FLV-6025-CT2-6022 1 kW mit Dreheinheit 6000×220
Technische Daten
- Maximale Blechgröße: 6050 × 2500 mm
- Maximale Profilhöhe: 220 mm
- Maximale Profillänge: 6000 mm
- Positioniergenauigkeit X/Y: ±0,05 mm
- Wiederholgenauigkeit X/Y: ±0,03 mm
- Maximale Geschwindigkeit: 120 000 mm/min
- Maximale Beschleunigung: 1,5 G
- Maximale Belastung: 3840 kg
- Leistung: 1,0 kW
- Energiebedarf: 40,0 kW
- Laserquelle: wahlweise Raycus oder MAX Photonics
- Stromversorgung: ~3×400 V 50 Hz
- Schutzklasse: IP54
- Länge: 14 580 mm
- Breite: 4300 mm
- Höhe: 2350 mm
- Gewicht: 16 800 kg
Schnittdicken
- Schwarzstahl: empfohlen 25,0 mm, maximal 30,0 mm
- Edelstahl: empfohlen 16,0 mm, maximal 20,0 mm
- Aluminium: empfohlen 12,0 mm, maximal 14,0 mm
- Messing: empfohlen 10,0 mm, maximal 12,0 mm
Konstruktion
- Baukonstruktion: geschweißt
- Servoantrieb: YASKAWA mit französischen Getrieben
- Zahnräder & Zahnstangen: schrägverzahnt
- Elektrische Komponenten: Schneider
- Pneumatische Komponenten: AirTAC
- Linearschienen: HIWIN
- Zahnstangen: YYC
- Kühlung: S&A-Wasser-Kühler
- Träger: aus luftfahrtgeeignetem Aluminium
Dreheinheit für Profil schneiden
Die Maschine ist mit einer Dreheinheit ausgestattet, die das Profil relativ zum Laserkopf positioniert. Dies ermöglicht einfaches Schneiden von Rohren und verschiedenen Flachprofilen, auch über Kanten hinweg.
- Max. Profilbearbeitungslänge: 6000 mm
- Aufnahmedurchmesser: 220 mm
- Max. Belastung der Dreheinheit: 300 kg
ABLS-System füllt automatisch Schmiermittel in die Achsführungen nach.
Bedienkomfort
Die Faserlaser-Schneidmaschine ist maximal auf die Anforderungen des Anwenders abgestimmt, um höchsten Bedienkomfort zu bieten. Eingebaute Transportkugeln auf der Arbeitsfläche erleichtern das Auflegen schwerer Bleche. Sammeln kleiner Teile wird durch ausziehbare Wagen unter der Maschine vereinfacht.
MAX Photonics
Die Marke MAX Photonics wurde 2004 gegründet, mit Wurzeln in der Produktion von Lichtquellen und Optik für wissenschaftliche Institute. Qualität und Stabilität stehen im Fokus. 2007 begann die Entwicklung in Glasfasertechnik, und 2014 wurde die erste 500 CW-Laserquelle eingeführt. Heute bietet das Unternehmen Laser bis 40 000 W an und strebt an, Pionier bei ultrastarken Industrielasern zu werden.
RayTools Schneidkopf mit Autofokus
Option – Otinus Protect – Ihre Absicherung
Produkt zur individuellen Sicherung Ihrer Laserquelle. Sichert Ihre Betriebskontinuität und unterstützt termingerechte Auftragserfüllung.
Mit dem Otinus Protect Zertifikat behalten Sie Ihre Termine entspannt im Griff.
Option – Spannungstabilisator
Gewährleistet konstante Spannung trotz Schwankungen und schützt die Maschine vor Energieschwankungsfolgen.
Bedienfeld
Bedienung erfolgt via Steuerfeld mit Bildschirm, Maus und Tastatur. Der PC läuft unter Windows 10 mit CypCut‑Software für:
- Konstruktion
- Dateiimport und -export
- Leistungs- und Schneidgeschwindigkeitsoptimierung
Alle Programme besitzen lebenslange Lizenzen.
Drahtloser Controller
Steuerung des Laserkopfes per Funk‑Controller.
Sicherheit
Die Maschine ist mit allen erforderlichen Schutzmaßnahmen ausgestattet. Ein Notlicht mit akustischem Alarm warnt im Gefahrenfall.
Fachliche Unterstützung
Wir bleiben im Kontakt: Jede Maschine enthält ein Stundenpaket zur Otinus‑Spezialisten‑Assistenz.
- CAD‑Zeichnungen erstellen oder modifizieren
- Beratung zu Materialien und Gasen
- Einrichtung von Parametern für verschiedene Materialien
Verbleibende Assistenzzeit im Otinus‑Kundenportal einsehbar.
Otinus Akademie
E‑Learning‑Plattform für Otinus‑Kunden. Mit Maschinenkauf erhalten Sie ein Jahr Online‑Kurszugang.
Gratis CAD‑Zeichnungspaket
Umfangreiches CAD‑Paket mit einsatzbereiten Projekten. Unser Techniker erläutert im Training die Nutzung. Ideal für dekorative Elemente.
Transport
Kostenloser Verladungsservice und Unterstützung bei Transportorganisation.
Technische Beratung
Spezialisten wählen passende Maschine & Zubehör anhand Ihrer technischen Zeichnungen aus.
Finanzierung
Unterstützung bei Leasing-, Kredit- oder Darlehensoptionsvermittlung – maßgeschneidert gemeinsam mit Banken.
Sehen & testen Sie die Maschine
Einzigartige Vorführung durch qualifizierten Otinus‑Techniker. Bringen Sie eigene Zeichnungen & Material für Probenschnitte mit.
Otinus Blechbearbeitungsmaschinen‑Showroom
Karola Szajnochy 11
85‑738 Bydgoszcz
Im Maschinenpreis enthalten
3‑tägige Schulung inkl. Installation
- Tag 1: bis 8 Std. – Installation & Steuererklärung
- Tag 2: bis 8 Std. – selbständige Arbeit unter Anleitung – Programmierung eigener Bauteile
- Tag 3: bis 8 Std. – weiterer Tag zur Nutzung innerhalb von 12 Monaten – bei Fragen im Betrieb
Fachspezialistische Beratung
- Telefonisch (Mo–Sa, 7:30–21 Uhr): 8 Std./12 Mon.-Paket
- Online (Mo–Fr, 7:30–14:30): 8 Std./12 Mon.-Paket
Zugang Otinus Academy Kurse
- LibreCad – 12 Monate Zugang
Zusätzlich erhalten Sie
- Ein CAD‑Zeichnungspaket
Zusammenarbeitsbedingungen
- 24 Monate Garantie
- Maschine fabrikneu
- Garantie‑ und Nachgarantie‑Service durch Verkäufer
- Kunde verantwortlich für Maschine bei Entladung & Transport im Betrieb
