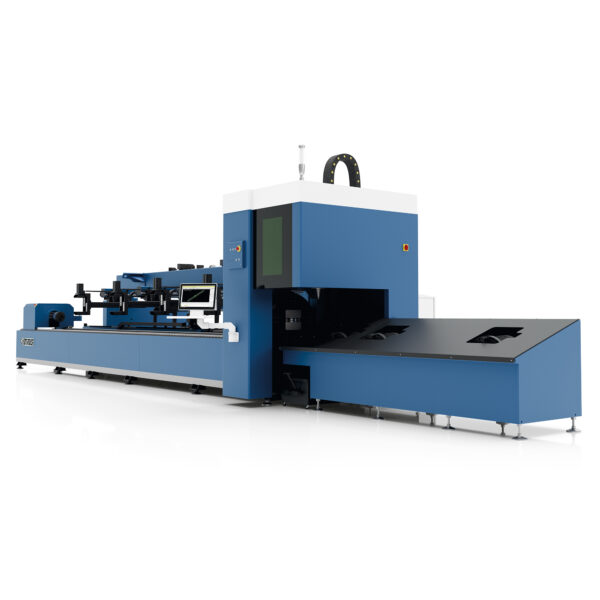

Faserlaserschneider für Profile mit automatischem Zuführsystem FLV-TA-6022 3kW

Description

Fiber-Laserschneidmaschine für Profile mit automatischem Vorschub FLV-TA-6022 3kW

Technische Daten

• Maximale Profilhöhe: 220 mm
• Maximale Profillänge: 6000 mm
• Positioniergenauigkeit der Achsen X und Y: ±0,05 mm
• Wiederholgenauigkeit der Positionierung der Achsen X und Y: ±0,03 mm
• Leistung: 3,0 kW
• Stromaufnahme: 24,0 kW
• Laserquelle Marke: Wahlweise Raycus oder MAX Photonics
• Stromversorgung: ~3x400 V 50 Hz
• Schutzklasse: IP54

Schnittdicke

• Schwarzer Stahl: empfohlene Dicke 20,0 mm, maximale Dicke 22,0 mm
• Edelstahl: empfohlene Dicke 8,0 mm, maximale Dicke 10,0 mm
• Aluminium: empfohlene Dicke 6,0 mm, maximale Dicke 8,0 mm
• Messing: empfohlene Dicke 5,0 mm, maximale Dicke 6,0 mm

Konstruktion

Die Maschine zeichnet sich durch hohe Stabilität dank der geschweißten Konstruktion auf massiven Füßen aus. Eine hohe Geschwindigkeit der Kopfbewegungen bei gleichzeitiger hoher Präzision gewährleisten japanische Servoantriebe der Marke Fuji, basierend auf massiven Linearführungen sowie schrägverzahnten Zahnstangen und Zahnrädern. Das ABLS-System ergänzt automatisch das Schmiermittel in den Führungen der Achsen.

Benutzerfreundlichkeit

Die Fiber-Laserschneidmaschine mit automatischem Profilvorschub wurde maximal an die Bedürfnisse des Anwenders angepasst, um größtmöglichen Komfort bei der Bedienung zu gewährleisten. Die Profile werden mittels des automatischen Vorschubs in den Arbeitsbereich eingezogen und anschließend pneumatisch abgestützt. Die Erkennung der Profilarbeitsflächen sowie deren Ausrichtung erfolgen ebenfalls automatisch. Darüber hinaus wird die Maschine mit TubePro geliefert, einer fortschrittlichen Bearbeitungssoftware, die das Entwerfen und Verfolgen des Bearbeitungsfortschritts in Echtzeitsimulation ermöglicht. Diese Lösungen helfen, den Produktionsprozess erheblich zu beschleunigen.

Zwei wählbare Laserquellenmarken

Raycus

Das Unternehmen Wuhan Raycus Fiber Laser wurde 2007 gegründet. Es setzt auf eigenständige, unabhängige Forschung und Entwicklung, die durch Fusionen mit anderen Unternehmen unterstützt wird. Es produziert Laserquellen mit einem breiten Anwendungsspektrum wie Schneiden, Schweißen, Löten, Markieren und Gravieren. Geräte dieser Marke werden in der Automobil-, Luftfahrt-, Medizin-, Elektronik- und Werbeindustrie eingesetzt.

MAX Photonics

Die Marke MAX Photonics wurde 2004 gegründet. Ihre Anfänge liegen in der Herstellung von Lichtquellen und Optiken für wissenschaftliche Institute. Qualität und Stabilität der Produkte sind oberste Ziele. Das Unternehmen erkannte früh, dass die Zukunft der Lasertechnologie eng mit Fasern verbunden ist. Die 2007 gestarteten Forschungs- und Entwicklungsarbeiten führten 2014 zur Einführung ihrer ersten 500 CW-Quelle. Seitdem hat die Firma ihre Technologien im Bereich Laserschneiden, Schweißen, Markieren und Gravieren intensiv weiterentwickelt. Heute bietet sie Laserquellen mit Leistungen bis zu 40000 W an und strebt an, Pionier in der Herstellung industrieller Ultrahochleistungs-Laser zu werden.

RayTools Schneidkopf mit Autofokus

Option - Otinus Protect – Ihre Garantie für Ruhe

Ein Produkt, das eine individuelle Absicherung Ihrer Laserquelle bietet. Mit diesem Service gewährleisten Sie die Kontinuität Ihrer Firmenarbeit. Wir sichern Ihr Geschäft ab, damit Sie Aufträge termingerecht ausführen können. Das Zertifikat Otinus Protect sorgt für ruhigen Schlaf, denn damit können Sie sich stets auf Ihre Termine verlassen.

Option -Spannungsstabilisator

Er hält die Spannung trotz Schwankungen der Stromversorgung konstant. Seine Aufgabe ist es, die Maschine vor den unerwünschten Folgen einer unregelmäßigen Energieversorgung zu schützen.

Bedienfeld

Die Bedienung der Fiber-Laserschneidmaschine erfolgt über ein Steuerpanel, das Bildschirm, Maus und Tastatur umfasst. Der Computer verfügt über Windows 10 sowie die Software CypCut, mit Funktionen wie:

• Design,
• Import und Export von Dateien,
• Optimierung von Leistung und Brenngeschwindigkeit.

Alle installierten Programme verfügen über lebenslange Lizenzen.

Drahtloser Controller

Die Steuerung des Laser-Kopfs erfolgt mit einem drahtlosen Controller.

Sicherheit

Die Fiber-Laserschneidmaschine ist mit allen notwendigen Sicherheitsmaßnahmen für den Anwender ausgestattet. Eine zusätzliche Sicherung bildet ein Notlicht mit Tonsignal, das bei Sicherheitsverletzungen aktiviert wird und auf die Gefahr hinweist.

Fachkundige Assistenz

Wir sorgen dafür, dass wir in ständigem Kontakt mit unseren Kunden bleiben. Daher bieten wir zu jeder gekauften Maschine ein Stundenpaket zur Nutzung der Otinus Spezialistenassistenz. Unser Mitarbeiter kann im Rahmen dieses Services:

• CAD-Zeichnungen vorbereiten oder anpassen,
• bei der Material- und Gaswahl beraten,
• bei der Parameterauswahl für verschiedene Materialien helfen.

Die verbleibende Nutzungszeit kann im Otinus Kundenportal eingesehen werden.

Otinus Akademie

Eine ständig wachsende E-Learning-Plattform für Otinus-Kunden. Mit dem Kauf dieser Maschine erhalten Sie ein einjähriges Online-Kursabonnement, mit dem Sie ohne Aufwand neue Mitarbeiter schulen oder bestehendes Wissen auffrischen können!

Gratis CAD-Zeichnungspaket

Zu jeder Otinus Laserschneidmaschine liefern wir ein umfangreiches Paket an CAD-Zeichnungen. Die enthaltenen Projekte sind fertig und können sofort in jedem Format geschnitten werden. Unser Techniker zeigt während der Schulung, wie es gemacht wird. Die Zeichnungen sind für jeden nützlich, der verschiedene dekorative Elemente herstellen möchte.

Transport

Wir bieten kostenlosen Verlade-Service für gekaufte Maschinen sowie Unterstützung bei der Organisation des Transports.

Technische Beratung

Wir verfügen über Spezialisten, die vor dem Kauf die passende Maschine und Ausrüstung anhand technischer Zeichnungen der geplanten Details auswählen.

Finanzierung

Kunden, die an einer Finanzierung von Otinus Maschinen interessiert sind, unterstützen wir bei der Beschaffung. Wir empfehlen zudem, unsere Beratung in Anspruch zu nehmen. Wir arbeiten mit verschiedenen Banken zusammen, um das beste Leasing-, Kredit- oder Darlehensangebot passend zu Ihren Bedürfnissen zu finden.

Sehen und testen Sie die Maschine

Wir laden Sie zu einer einzigartigen Vorführung ein, bei der ein qualifizierter Otinus-Techniker die volle Funktionalität der Maschine präsentiert. Außerdem können Sie ausprobieren, wie das Gerät Ihren Anforderungen entspricht. Sie können technische Zeichnungen und Material für Proben mitbringen. Otinus Blechbearbeitungsmaschinen-Ausstellung
Karola Szajnochy Straße 11
85-738 Bydgoszcz

In Google Maps öffnen

Im Maschinenpreis enthalten

3-tägige Schulung inklusive Maschineninstallation

• 2 Tage bis zu 8 Stunden – Maschineninstallation und Steuerungsbedienung.
• 3. Tag bis zu 8 Stunden – eigenständiges Arbeiten an der Maschine unter Anleitung unseres Technikers – Möglichkeit zur Programmierung konkreter vom Kunden gefertigter Teile.

Fachberatung

• Telefonisch: 7:30 bis 21:00 Uhr (Mo-Sa) – 8 Stunden Paket zur Nutzung innerhalb von 12 Monaten.
• Online: 7:30 bis 14:30 Uhr (Mo-Fr) – 8 Stunden Paket zur Nutzung innerhalb von 12 Monaten.

Zugang zu Otinus Academy Kursen

• LibreCad - 12 Monate Zugang

Zusätzlich erhalten Sie

• Ein Paket CAD-Zeichnungen

Zusammenarbeitsbedingungen

• Garantiezeitraum 12 Monate.
• Die Maschine ist fabrikneu.
• Garantie- und Nachgarantieservice wird vom Verkäufer durchgeführt.
• Der Kunde haftet für die Maschine während der Entladung und des Transports auf seinem Firmengelände.
