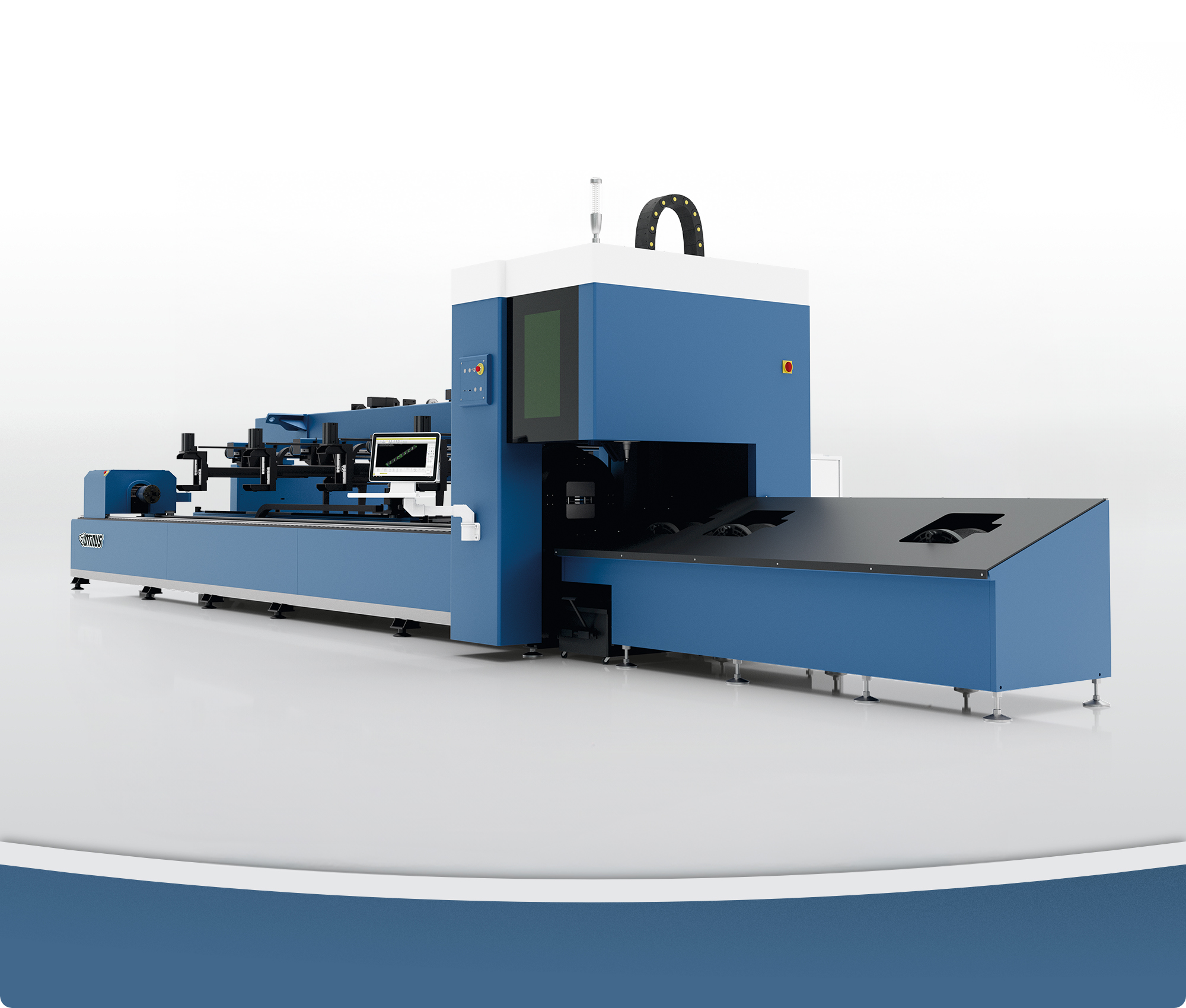

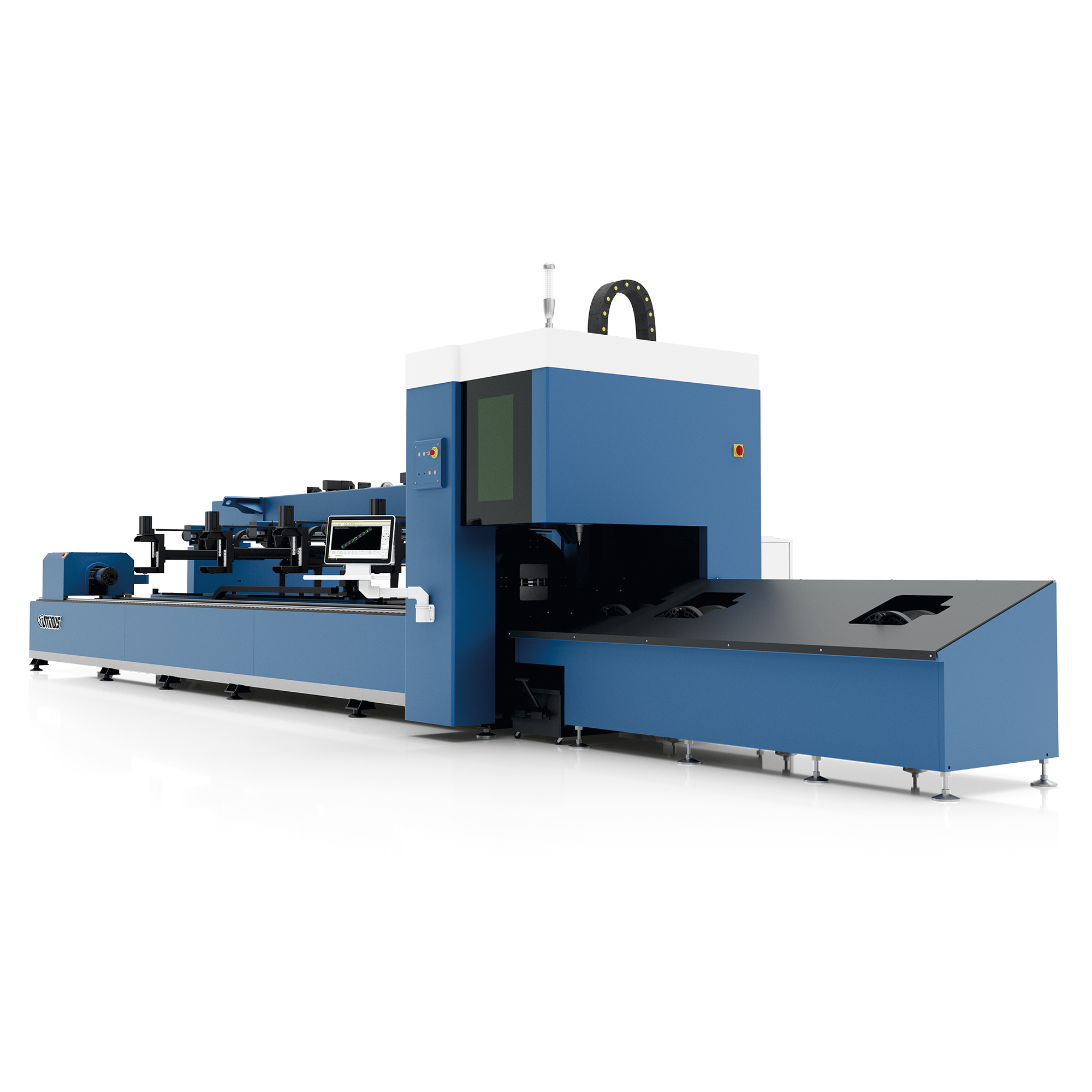

Fiber-Laserschneidanlage für Profile mit automatischem Vorschub 3kW

Description

Fiber-Laserschneidanlage für Profile mit automatischem Vorschub FLV-TA-6022 3kW

Technische Daten

• Maximale Profilhöhe: 220 mm
• Maximale Profillänge: 6000 mm
• Positionsgenauigkeit der X- und Y-Achse: ±0,05 mm
• Wiederholgenauigkeit der Positionierung der X- und Y-Achse: ±0,03 mm
• Leistung: 3,0 kW
• Energiebedarf: 24,0 kW
• Marke der Laserquelle: Wahlweise Raycus oder MAX Photonics
• Stromversorgung: ~3×400 V 50 Hz
• Schutzart: IP54

Schnittstärke

• Schwarzer Stahl: empfohlene Stärke 20,0 mm, maximale Stärke 22,0 mm
• Edelstahl: empfohlene Stärke 8,0 mm, maximale Stärke 10,0 mm
• Aluminium: empfohlene Stärke 6,0 mm, maximale Stärke 8,0 mm
• Messing: empfohlene Stärke 5,0 mm, maximale Stärke 6,0 mm

Konstruktion

Die Maschine weist aufgrund ihrer geschweißten Konstruktion auf massiven Beinen eine sehr hohe Stabilität auf. Hohe Kopfbewegungsgeschwindigkeiten bei gleichzeitig hoher Präzision werden durch japanische Servoantriebe der Marke Fuji gewährleistet, die auf massiven Linearschienen sowie schrägverzahnten Zahnstangen und Zahnrädern basieren.

Das ABLS-System ergänzt automatisch das Schmiermittel in den Achsführungen.

Bedienkomfort

Die Laserschneidanlage mit automatischem Profilvorschub wurde maximal auf die Bedürfnisse des Anwenders abgestimmt, um höchsten Bedienkomfort zu gewährleisten.

Die Profile werden mittels automatischem Vorschub in den Arbeitsraum eingezogen und anschließend pneumatisch gestützt. Die Erkennung der Profiloberflächen sowie deren Ausrichtung erfolgen ebenfalls automatisch.

Zudem wird die Maschine mit TubePro geliefert, einer fortgeschrittenen Bearbeitungssoftware, die das Entwerfen und Verfolgen des Bearbeitungsfortschritts in Echtzeitsimulation ermöglicht. Diese Lösungen beschleunigen den Produktionsprozess erheblich.

Zur Auswahl zwei Laserquellenmarken

Raycus

Die Firma Wuhan Raycus Fiber Laser wurde 2007 gegründet. Sie setzt auf unabhängige Forschung und Entwicklung, unterstützt durch Fusionen mit anderen Unternehmen. Sie produziert Laserquellen für vielfältige Anwendungen wie Schneiden, Schweißen, Löten, Markieren und Gravieren. Geräte dieser Marke werden in der Automobil-, Luftfahrt-, Medizin-, Elektronik- und Werbeindustrie eingesetzt.

MAX Photonics

Die Marke MAX Photonics wurde 2004 gegründet. Ihre Wurzeln liegen in der Herstellung von Lichtquellen und Optik für wissenschaftliche Institute. Qualität und Arbeitsstabilität der Produkte stehen im Mittelpunkt. Das Unternehmen erkannte schnell, dass die Zukunft der Lasertechnologie eng mit Glasfasern verbunden ist. Die Forschung begann 2007 und führte 2014 zur Einführung der ersten 500 CW-Laserquelle. Seitdem entwickelt die Firma intensiv Technologien für Laserschneiden, Schweißen, Markieren und Gravieren weiter. Aktuell bietet sie Quellen mit Leistungen bis zu 40000W an und strebt an, Pionier bei ultrahochleistungsfähigen Industrielasern zu werden.

Schneidkopf RayTools mit Autofokus

Option – Otinus Protect – Ihre Ruheversicherung

Dies ist ein Produkt, das eine individuelle Absicherung Ihrer Laserquelle bietet. Mit diesem Service sichern Sie die Kontinuität Ihrer Firmenarbeit. Wir unterstützen Ihr Business, damit Sie Ihre Aufträge planmäßig ausführen können.

Das Zertifikat Otinus Protect garantiert Ihnen ruhigen Schlaf, denn mit ihm sind Ihre Termine stets sicher.

Option -Spannungsstabilisator

Er hält die Spannung trotz Schwankungen der Stromversorgung konstant. Seine Aufgabe ist es, die Maschine vor unerwünschten Auswirkungen von Stromversorgungsfehlern zu schützen.

Bedienfeld

Die Bedienung der Fiber Laser Schneidanlage erfolgt über ein Steuerfeld, das Bildschirm, Maus und Tastatur umfasst. Der Computer läuft mit Windows 10 und der Software CypCut, die folgende Funktionen bietet:

• Design,
• Import und Export von Dateien,
• Optimierung von Leistung und Brenngeschwindigkeit.

Alle installierten Programme verfügen über lebenslange Lizenzen.

Drahtloser Controller

Die Steuerung des Laser-Kopfes erfolgt über einen drahtlosen Controller.

Sicherheit

Die Fiber Laser Schneidanlage ist mit allen notwendigen Sicherheitsvorkehrungen für den Anwender ausgestattet. Eine zusätzliche Absicherung bildet das Notlicht mit akustischem Signal, das bei sicherheitsrelevanten Situationen aktiviert wird und auf die Gefahr hinweist.

Fachliche Unterstützung

Wir sorgen für ständigen Kontakt zu unseren Kunden. Deshalb bieten wir zu jeder gekauften Maschine ein Stundenpaket für Unterstützung durch einen Otinus-Spezialisten an.

Unser Mitarbeiter kann im Rahmen des Services:

• CAD-Zeichnungen erstellen oder modifizieren,
• bei der Material- und Gaswahl beraten,
• bei der Auswahl der Arbeitsparameter für verschiedene Materialien helfen.

Die verbleibende Zeit kann im Otinus-Kundenportal überprüft werden.

Otinus Akademie

Dies ist eine stetig wachsende E-Learning-Plattform für Kunden der Marke Otinus. Mit dem Kauf dieser Maschine erhalten Sie einen einjährigen Zugang zu Online-Kursen, mit denen Sie neue Mitarbeiter problemlos schulen oder Ihr Wissen auffrischen können!

Gratis Zeichnungs-Paket

Zu jeder Otinus Laserschneidanlage gehört ein umfangreiches Paket mit CAD-Zeichnungen. Die darin enthaltenen Projekte sind fertig und können sofort in jedem beliebigen Format geschnitten werden. Unser Techniker zeigt in der Schulung, wie es geht. Die Zeichnungen sind für alle hilfreich, die verschiedene dekorative Elemente fertigen möchten.

Transport

Wir bieten kostenlosen Verlad der gekauften Maschinen sowie Unterstützung bei der Organisation des Transports an.

Technische Beratung

Wir verfügen über Spezialisten, die vor dem Kauf die passende Maschine und Ausstattung anhand der technischen Zeichnungen der geplanten Teile auswählen.

Finanzierung

Kunden, die an einer Finanzierung der Otinus-Maschinen interessiert sind, unterstützen wir bei der Beschaffung. Wir empfehlen auch unsere Beratung. Wir arbeiten mit verschiedenen Banken zusammen, um das beste Leasing-, Kredit- oder Darlehensangebot passend zu Ihren Bedürfnissen zu finden.

Sehen und testen Sie die Maschine

Wir laden Sie zu einer einzigartigen Vorführung ein, bei der ein qualifizierter Otinus-Techniker die volle Funktionalität der Maschine präsentiert.

Außerdem können Sie testen, wie das Gerät Ihre Anforderungen erfüllt. Sie können technische Zeichnungen und Material für Proben mitbringen.

Otinus Blechbearbeitungs-Maschinensalon
Karola Szajnochy 11
85-738 Bydgoszcz

In Google Maps öffnen

Im Maschinenpreis enthalten

3-tägige Schulung inklusive Maschineninstallation

• 2 Tage bis zu 8 Stunden – Installation der Maschine und Schulung der Steuerung.
• 3. Tag bis zu 8 Stunden – eigenständiges Arbeiten an der Maschine unter Aufsicht unseres Technikers – Möglichkeit zur Programmierung konkreter Teile, die der Kunde fertigt.

Beratung mit Spezialisten

• Telefonisch: von 7:30 bis 21:00 Uhr (Mo-Sa) – 8-Stunden-Paket zur Nutzung innerhalb von 12 Monaten.
• Online: von 7:30 bis 14:30 Uhr (Mo-Fr) – 8-Stunden-Paket zur Nutzung innerhalb von 12 Monaten.

Zugang zu Otinus Academy Kursen

• LibreCad – 12 Monate Zugang

Zusätzlich erhalten Sie

• Ein Paket mit CAD-Zeichnungen

Kooperationsbedingungen

• 12 Monate Garantie.
• Die Maschine ist fabrikneu.
• Garantie- und Nachgarantieservice durch den Verkäufer.
• Der Kunde ist während des Entladens und Transports auf seinem Firmengelände für die Maschine verantwortlich.
