Description

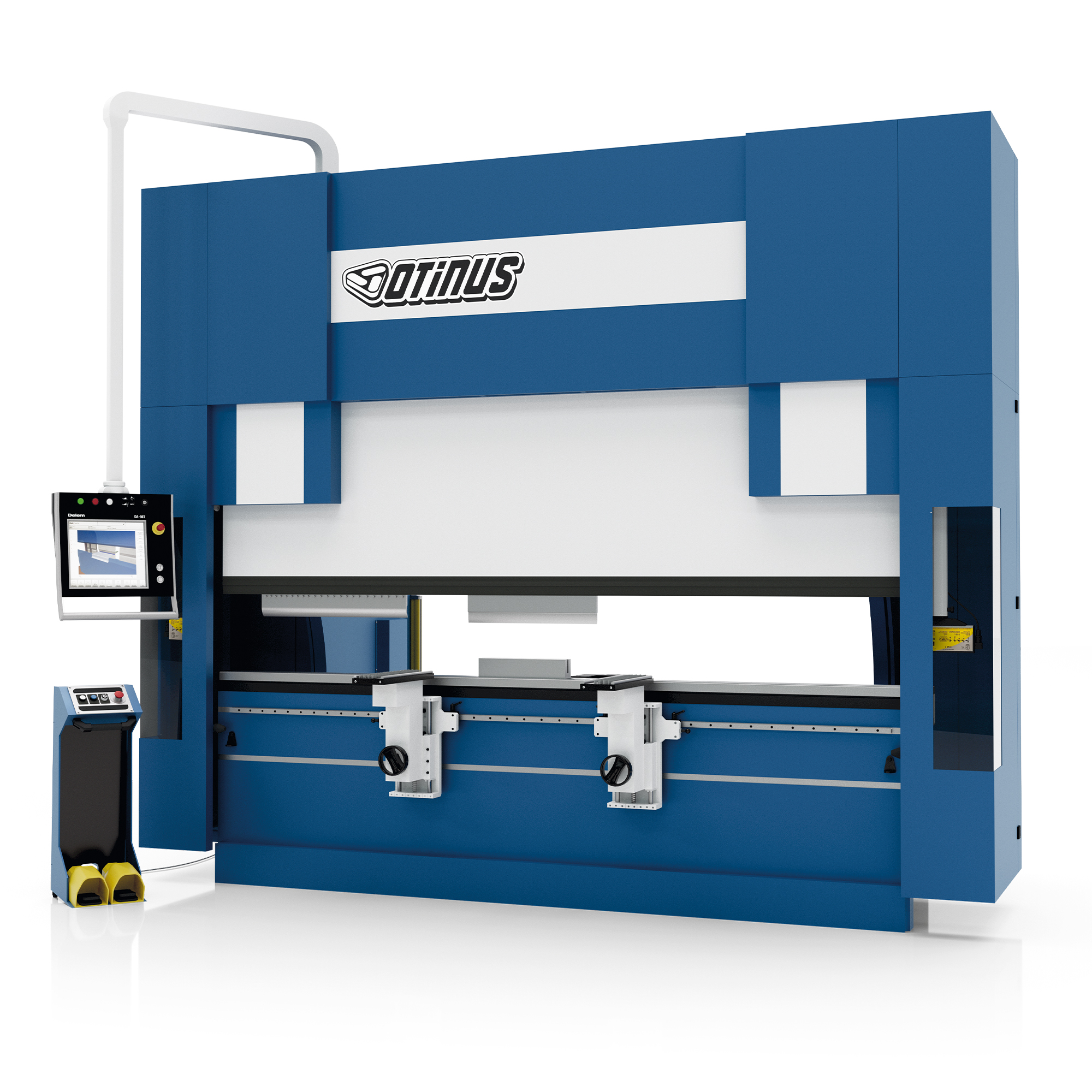

Hydraulische Abkantpresse 200×4100
PBO-4120-PRO

	Präsentation der Abkantpresse
	Klicken Sie hier, um sich das Video über die Maschine anzuschauen.

Hinweis: Die Bilder im Angebot dienen zur Veranschaulichung und die Maschinen können im Aussehen von den dargestellten abweichen.

Technische Parameter

Nenndruck	2000 kN
Maximale Länge des zu biegenden Blechs	4100 mm
Tiefe (Abstand zwischen Werkzeug und Hinterwand)	410 mm
Maximaler Hub des Biegebalkens	260 mm
Maximale Öffnungshöhe	530 mm
Abstand zwischen den Balken	3550 mm
Motorleistung	18.5 kW
Zugriffsgeschwindigkeit	160 mm/s
Biegegeschwindigkeit	10 m/s
Rücklaufgeschwindigkeit	110 mm/s
Gewicht	12500.0 kg



	Zobacz maszynę
	Klicken Sie hier, um ein Video mit der Otinus-Abkantpresse zu sehen!



Standardausstattung

Automatische Anschläge auf Führungsschienen mit Servoantrieb	2 St.
Frontstützen	2 St.
Einstellung der Hinteranschlagdistanz (X-Achse)	Servoantrieb
Balkeneinstellung (Y-Achse)	unabhängige Steuerung der Achsen Y1 und Y2 durch Servoantrieb
Stempelbefestigungsart	Schnellmontage des AMADA-Typs

Delem DA-66T Steuerung

• Durch die automatische Steuerung von 8 Achsen ist das Biegen effizienter
• Kann 500 Programme mit 25 Schritten und 99 Wiederholungen speichern
• Bis zu 30 Stempel/Matrizen können im Speicher abgelegt werden
• Steuerung mit 2D/3D-Programmiermodus
• 17-Zoll-TFT-Touchscreen
• Windows Betriebssystem mit Software zur Steuerung (Möglichkeit der Erstellung von Programmen auf dem PC)
• Steuerung der Bombierung durch den Controller
• Komplexer Aufbau der Delem-Steuerung
• USB mit Anschlussmöglichkeit für Geräte
• Platz für den Anschluss eines Biegewinkelsensors
• Steuerung und Sensoren verhindern Kollisionen einzelner Achsen



Automatische Bombierung

ermöglicht es dem Steuergerät, die automatische Bombierung zu überwachen. Dadurch wird sichergestellt, dass der Einstellwert immer optimal eingestellt ist.

Hochwertige Komponenten

• Deutsches Marken-Hydraulikventil von Rexroth
• Komponenten des elektrischen Kreislaufs von Schneider
• Komponenten des Sicherheitskreislaufs von Omron und Schneider

Ergonomie

Dank dem mobilen Controller und dem Bedienfeld auf einem Ausschwenkarm, kann der Benutzer frei auf dem gesamten Arbeitsbereich der Maschine arbeiten. Zusätzliche LED-Beleuchtung stellt in jeder Situation eine komfortable Sicht auf das Werkstück sicher.

Arbeitssicherheit

Besonderen Wert legen wir auf die Sicherheit unserer Kunden und deren Mitarbeiter, deshalb sind unsere Abkantpressen mit sichtbaren Kennzeichnungen, Seitenschutz, hinterer Sicherheitstür, leicht zugänglichem Notausschalter und einer Lichtschranke ausgestattet, um zu verhindern, dass man mit den Fingern zwischen Stempel und Matrize während des Betriebs der Maschine gerät.

Mit der Maschine wird eine Betriebsanleitung in deutscher Sprache mitgeliefert..

Die Maschine ist mit einer CE-Kennzeichnung versehen.

Fachmännische Unterstützung

Wir sorgen dafür, dass wir in ständigem Kontakt mit unseren Kunden bleiben. Deshalb bieten wir beim Kauf einer Maschine ein Stundenpaket für die fachmännische Unterstützung durch Otinus-Techniker an.

Technischer Support umfasst:

• Bestimmung von Biegeschritten für komplexe Details
• Beratung bei der Auswahl von Werkstoffen und Werkzeugen
• Bei der Auswahl der Betriebsparameter für verschiedene Materialien helfen

Die verbleibende Zeit kann im Otinus-Kundenpanel überprüft werden.

Technische Beratung

Unsere Techniker helfen Ihnen bei der Auswahl der richtigen Maschine und des passenden Zubehörs – auf der Grundlage von entsprechenden technischen Zeichnungen der anzufertigenden Teile.

Transport

Wir bieten kostenloses Verladen von gekauften Maschinen und Hilfe bei der Transportorganisation an.

Erleichterung beim Entladen

Kostenloser Verleih von Transportrollen und einer hydraulischen Hebevorrichtung zur Erleichterung der Aufstellung der Maschine beim Kunden vor Ort.

	• Klicken Sie hier, um sich das Video “Anordnung der Achsen” anzuschauen.
	Die folgenden Videos zeigen die zusätzlichen Optionen:
	• Klicken Sie hier, um sich das Videomaterial “Wozu dient eine Bombierung (Crowning)?” anzuschauen.
	• Klicken Sie hier, um sich das Videomaterial “Wann ist geteiltes Werkzeug bei einer Abkantpresse nützlich?” anzuschauen.
	• Klicken Sie hier, um sich das Videomaterial “Wann sind doppelte Stempelklemmen hilfreich?” anzuschauen.
	• Klicken Sie hier, um sich das Videomaterial “Wofür ist die R-Achse bei einer Abkantpresse?” anzuschauen.
	• Klicken Sie hier, um sich das Videomaterial “Wozu dient die unabhängige Y1 und Y2 Druckzylinder-Steuerung?” anzuschauen.

Folgende Leistungen sind im Preis der Maschine inbegriffen:

eine 2 tägige Schulung und Maschineninstallation

• Tag 1 bis zu 8 Stunden – Installation der Maschine und Einweisung in die Bedienung der Steuerung.
• Tag 2 bis zu 8 Stunden – Selbständiges Arbeiten an der Maschine unter Aufsicht unseres Technikers und die Programmiermöglichkeit spezifischer Werkstücke, welche vom Kunden vorgenommen werden.

Telefonische Beratung durch einen Fachmann

• von 7.30 bis 21.00 (Mo-Sa) – ein 8 Stunden-Paket (innerhalb von 12 Monaten)

Bedingungen der Zusammenarbeit

• Garantie für einen Zeitraum von 24 Monaten.
• Die Maschine ist fabrikneu.
• Garantie- und Nachgarantieservice des Verkäufers.
• Der Kunde ist für die Maschine während des Abladens und des Transports auf seinem Gelände verantwortlich.
