Description

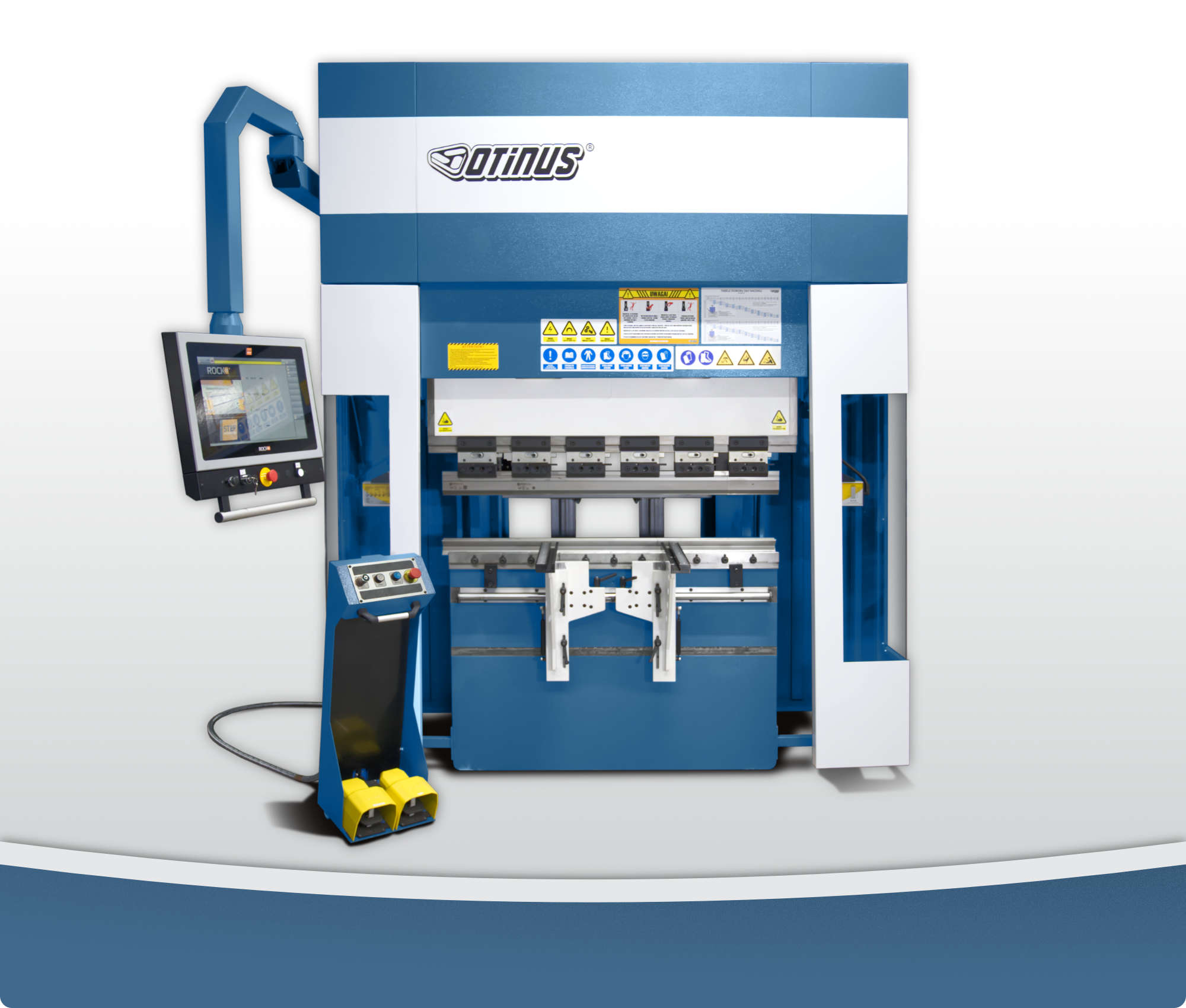

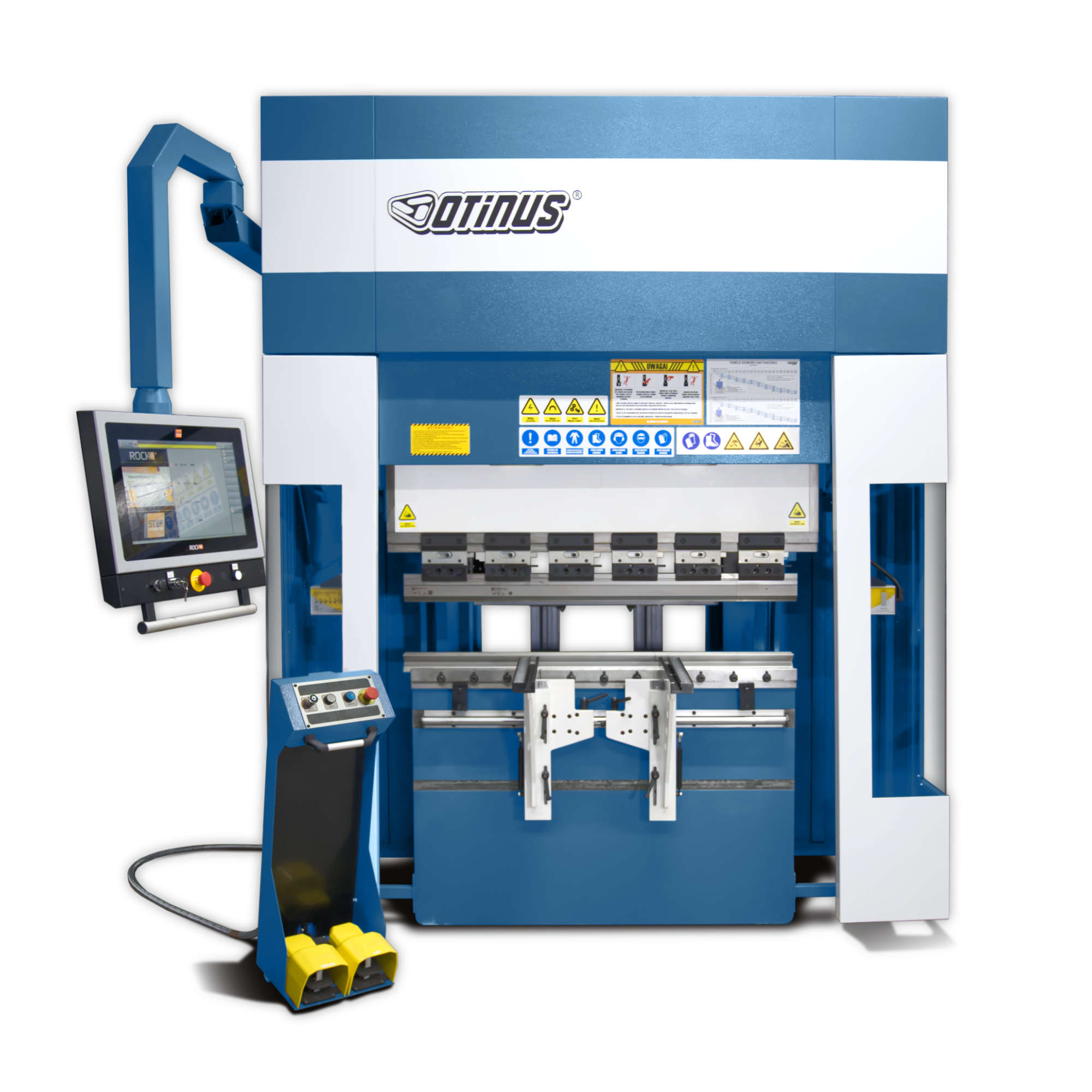

Elektrische Abkantpresse 40×1250

PBE-1204-CNC STEP ROCK22+

Hinweis: Die Bilder im Angebot dienen zur Veranschaulichung und die Maschinen können im Aussehen von den dargestellten abweichen.

Parametry techniczne

Nominelle Druckkraft	400 kN
Maximale Länge vom gebogenen Blech	1250 mm
Kerbentiefe in den Balken (Eintrittstiefe)	300 mm
Maximaler Hub des beweglichen Balkens	210 mm
Maximale Öffnungshöhe	410 mm
Abstand zwischen Balken	1100 mm
Abfahrt vom Hinteranschlag	750 mm
Motorleistung	2.0 kW
Zufahrtsgeschwindigkeit	150 mm/s
Biegegeschwindigkeit	10-20 m/s
Rücklaufgeschwindigkeit	150 mm/s
Länge	1960 mm
Breite	1450 mm
Höhe	2610 mm
Gewicht	4000.0 kg

Standardausstattung

Automatische Anschläge auf Führungsschienen mit Servoantrieb	2 St.
Frontstützen	2 St.
Einstellung des Hinteranschlags (X-Achse)	Elektromotoren
Balkeneinstellung (Y-Achse)	Elektromotor
Stempelbefestigungsart	Schnellmontage des AMADA-Typs

Steuergerät STEP ROCK22+

STEP ROCK22+ bietet ein Höchstmaß an Leistung bei der Programmierung und Steuerung von Abkantpressen. Die italienische Steuerung garantiert eine lange Produktlebensdauer und die die beste Leistung, die man von einer Premiummarke erwartet.

• Einfache Erstellung von fortschrittlichen Standardprogrammen
• Einfache und intuitive 3D-Produktprogrammierung
• Fortgeschrittene 3D-Simulation von Biegeabläufen
• Einfache Bedienung der Steuerung dank integrierter Anleitungen
• Bedienerfreundliche und unkomplizierte Schnittstelle reduziert erheblich die Produktionszeit
• Hochauflösender Touchscreen
• Möglichkeit, Programme als DXF-Dateien zu importieren
• Möglichkeit, die Produkteentwicklung als DXF-Datei zu exportieren
• Linux-Betriebssystem

Hochwertige Komponenten

• Deutsches Marken-Hydraulikventil von Rexroth
• Komponenten des elektrischen Kreislaufs von Schneider
• Komponenten des Sicherheitskreislaufs von Omron und Schneider

Ergonomie

Dank dem mobilen Controller und dem Bedienfeld auf einem Ausschwenkarm, kann der Benutzer frei auf dem gesamten Arbeitsbereich der Maschine arbeiten. Zusätzliche LED-Beleuchtung stellt in jeder Situation eine komfortable Sicht auf das Werkstück sicher.

Arbeitssicherheit

Besonderen Wert legen wir auf die Sicherheit unserer Kunden und deren Mitarbeiter, deshalb sind unsere Abkantpressen mit sichtbaren Kennzeichnungen, Seitenschutz, hinterer Sicherheitstür, leicht zugänglichem Notausschalter und einer Lichtschranke ausgestattet, um zu verhindern, dass man mit den Fingern zwischen Stempel und Matrize während des Betriebs der Maschine gerät.

Mit der Maschine wird eine Betriebsanleitung in deutscher Sprache mitgeliefert..

Die Maschine ist mit einer CE-Kennzeichnung versehen.

Fachmännische Unterstützung

Wir sorgen dafür, dass wir in ständigem Kontakt mit unseren Kunden bleiben. Deshalb bieten wir beim Kauf einer Maschine ein Stundenpaket für die fachmännische Unterstützung durch Otinus-Techniker an.

Technischer Support umfasst:

• Bestimmung von Biegeschritten für komplexe Details
• Beratung bei der Auswahl von Werkstoffen und Werkzeugen
• Bei der Auswahl der Betriebsparameter für verschiedene Materialien helfen

Die verbleibende Zeit kann im Otinus-Kundenpanel überprüft werden.

Technische Beratung

Unsere Techniker helfen Ihnen bei der Auswahl der richtigen Maschine und des passenden Zubehörs – auf der Grundlage von entsprechenden technischen Zeichnungen der anzufertigenden Teile.

Transport

Wir bieten kostenloses Verladen von gekauften Maschinen und Hilfe bei der Transportorganisation an.

Erleichterung beim Entladen

Kostenloser Verleih von Transportrollen und einer hydraulischen Hebevorrichtung zur Erleichterung der Aufstellung der Maschine beim Kunden vor Ort.

	• Klicken Sie hier, um sich das Video “Anordnung der Achsen” anzuschauen.
	Die folgenden Videos zeigen die zusätzlichen Optionen:
	• Klicken Sie hier, um sich das Videomaterial “Wozu dient eine Bombierung (Crowning)?” anzuschauen.
	• Klicken Sie hier, um sich das Videomaterial “Wann ist geteiltes Werkzeug bei einer Abkantpresse nützlich?” anzuschauen.
	• Klicken Sie hier, um sich das Videomaterial “Wann sind doppelte Stempelklemmen hilfreich?” anzuschauen.
	• Klicken Sie hier, um sich das Videomaterial “Wofür ist die R-Achse bei einer Abkantpresse?” anzuschauen.
	• Klicken Sie hier, um sich das Videomaterial “Wozu dient die unabhängige Y1 und Y2 Druckzylinder-Steuerung?” anzuschauen.

Folgende Leistungen sind im Preis der Maschine inbegriffen:

eine 2 tägige Schulung und Maschineninstallation

• Tag 1 bis zu 8 Stunden – Installation der Maschine und Einweisung in die Bedienung der Steuerung.
• Tag 2 bis zu 8 Stunden – Selbständiges Arbeiten an der Maschine unter Aufsicht unseres Technikers und die Programmiermöglichkeit spezifischer Werkstücke, welche vom Kunden vorgenommen werden.

Telefonische Beratung durch einen Fachmann

• von 7.30 bis 21.00 (Mo-Sa) – ein 8 Stunden-Paket (innerhalb von 12 Monaten)

Bedingungen der Zusammenarbeit

• Garantie für einen Zeitraum von 24 Monaten.
• Die Maschine ist fabrikneu.
• Garantie- und Nachgarantieservice des Verkäufers.
• Der Kunde ist für die Maschine während des Abladens und des Transports auf seinem Gelände verantwortlich.
