Beschreibung

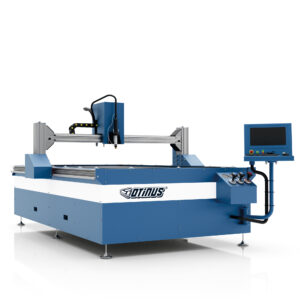

CNC-Plasmaschneidanlage PCO-2512-D

Polnische Produktion

Die Maschine wurde in Polen entworfen und konstruiert.

Betriebsparameter:

• Arbeitsbereich XY (Arbeitsfeld): 1270 x 2600 mm
• Spalt zwischen Tischoberfläche und Traverse: 240 mm
• Maximale Höhe des zu schneidenden Profils: 200 mm
• Leerfahrgeschwindigkeit: 25.000 mm/min. (Schneidgeschwindigkeit abhängig von der Leistung der Plasmastromquelle und der Materialstärke.)
• Kompatibilität mit Plasmastromquellen Hypertherm Powermax 45-125 sowie Hypertherm MAXPRO200.

Konstruktionsparameter:

• Länge: 3150 mm
• Breite: 2030 mm
• Höhe: 1500 mm
• Gesamtgewicht: 950,0 kg
• Maximale Belastung: 1250,0 kg
• Stützfüße mit Verstellmöglichkeit: 6 Stück
• Geschweißte Konstruktion, die einen stabilen Maschinenbetrieb gewährleistet.

Konstruktion

Das Portal basiert auf einem einzelnen Aluminiumprofil, das speziell für den Bau hochpräziser CNC-Geräte entwickelt wurde. Die hohe Fertigungsgenauigkeit sowie die hohe Steifigkeit garantieren eine präzise Bewegung des Brenners und Unempfindlichkeit gegenüber durch Überlast verursachte Verformungen. Der Einsatz eines doppelten, synchronisierten Antriebs der Y-Achse garantiert, dass der Winkel der Traverse stets parallel zur X-Achse bleibt. Markenführungen sowie geschliffene Zahnstangen und Zahnräder, hergestellt aus hochwertigem Stahl, sorgen für eine hohe Wiederholgenauigkeit der Bewegungen in jeder Position.

Einfache Blechauflage

Das gesamte Portal und der Kopf sind so konstruiert, dass sie außerhalb des Arbeitsbereichs verschoben werden können. Dadurch wird das Auflegen großer Blechtafeln erleichtert.

Systeme

THC

Torch Height Controller – Das integrierte Höhenkontrollsystem passt den Abstand des Brenners zum Material automatisch an, basierend auf der Analyse der Spannungsänderungen der Stromquelle.

AMS

Align Material System – Korrigiert automatisch im Programm die Informationen über den Winkel der Materiallage zum Tisch.

SFS

Fast Start System – Ermöglicht die Maschinenvorbereitung für den Betrieb in weniger als einer Minute.

Steuercomputer

Ein voll funktionsfähiger PC mit schnellem SSD-Speicher, installiertem Windows 10 Pro Betriebssystem und kabelloser Netzwerkkarte. Ermöglicht Fernverbindung und Bedienung der Maschine über Internet oder LAN.

Die Benutzerkommunikation erfolgt über ein Steuerpult am Ausleger. Dieses Konzept bietet maximalen Bedienkomfort bei minimalem Platzbedarf. Das Pult verfügt über ein Fach für die mitgelieferte Maus und Tastatur, einen herausgeführten USB-Anschluss, alle Schalter sowie einen 19″ Monitor mit robuster Schutzabdeckung.

Zum Gerät gehört außerdem ein kabelloser Controller zur Steuerung der Brennerposition – eine komfortable Lösung, um den Brenner einzustellen, ohne am Pult stehen zu müssen.

Spezialisten-Unterstützung

Wir legen großen Wert darauf, mit unseren Kunden in ständigem Kontakt zu bleiben. Deshalb bieten wir zu jeder gekauften Maschine ein Paket Stunden zur Nutzung der Otinus Spezialisten-Unterstützung an.

Unser Mitarbeiter kann im Rahmen dieses Services:

• CAD-Zeichnungen vorbereiten oder anpassen.
• Beratung bei der Auswahl von Materialien und Gasen geben.
• Hilfe bei der Auswahl der Arbeitsparameter für verschiedene Materialien leisten.

Den verbleibenden Stundenkontostand kann man im Otinus Kundenportal prüfen.

Technische Beratung

Unsere Experten wählen vor dem Kauf die passende Maschine samt Zubehör auf Grundlage der technischen Zeichnungen der zu fertigenden Teile aus.

Otinus Akademie

Eine stetig wachsende E-Learning-Plattform für Otinus Kunden. Mit dem Kauf dieser Maschine erhalten Sie ein Jahresabo für Online-Kurse, mit denen Sie mühelos neue Mitarbeiter schulen oder vorhandenes Wissen auffrischen können!

Finanzierung

Wir unterstützen Kunden, die an einer Finanzierung der Otinus Maschinen interessiert sind, bei der Beantragung. Nutzen Sie auch unsere Beratung. Wir arbeiten mit verschiedenen Banken zusammen, um die für Ihre Bedürfnisse beste Leasing-, Kredit- oder Darlehenslösung zu finden.

Verbrauchsmaterialien

Bei uns erhalten Sie stets alle benötigten Verbrauchsmaterialien. Ab einem Netto-Einkaufswert von 400 PLN ist der Versand kostenlos. Kunden, die bei uns eine CNC-Schneidanlage gekauft haben, erhalten zusätzliche Rabatte.

Maschine besichtigen und testen

Wir laden Sie zu einer einzigartigen Vorführung ein, bei der ein qualifizierter Otinus-Techniker die volle Funktionalität der Maschine zeigt.

Außerdem können Sie ausprobieren, wie das Gerät Ihre Anforderungen erfüllt. Technische Zeichnungen und Material für Probeschnitte können mitgebracht werden.

Otinus Blechbearbeitungsmaschinen-Ausstellung
Karola Szajnochy Straße 11
85-738 Bydgoszcz

Karte in Google Maps öffnen

Option – Installation und Einweisung beim Kunden

1 Tag (bis zu 8 Stunden) – Maschineninstallation und Schulung der Steuerung.

Option – Zusatzschulung

2. Tag (bis zu 8 Stunden) – zusätzlicher Schulungstag, innerhalb von 12 Monaten nutzbar, falls Fragen während des Maschinenbetriebs auftreten.

Option – Fachberatung

• Telefonisch: 7:30–21:00 Uhr (Mo–Sa) – 8-Stunden-Paket, nutzbar innerhalb von 12 Monaten.
• Online: 7:30–14:30 Uhr (Mo–Fr) – 8-Stunden-Paket, nutzbar innerhalb von 12 Monaten.

Option – Zugang zu Otinus Academy Kursen

• MyPlasm – Zugang für 12 Monate
• LibreCad – Zugang für 12 Monate

Option – CAD-Vorlagenset

Set aus fertigen CAD-Zeichnungen mit universellen Mustern dekorativer Elemente.

Option – Start-Operator-Paket

• TECMAXX Lithiumfett
• Schutzbrille
• HD-Webcam
• Joypad-Controller zur Maschinensteuerung
• Leistungsstarke Wi-Fi-Karte

Kooperationsbedingungen

• Garantiezeitraum: 24 Monate.
• Lieferzeit: ca. 14 Tage. Gilt nicht für Maschinen mit dem Status sofort lieferbar.
• Die Maschine ist fabrikneu.
• Garantie- und Nachgarantieservice wird vom Verkäufer erbracht.
• Der Kunde haftet für die Maschine während der Entladung und des innerbetrieblichen Transports.
