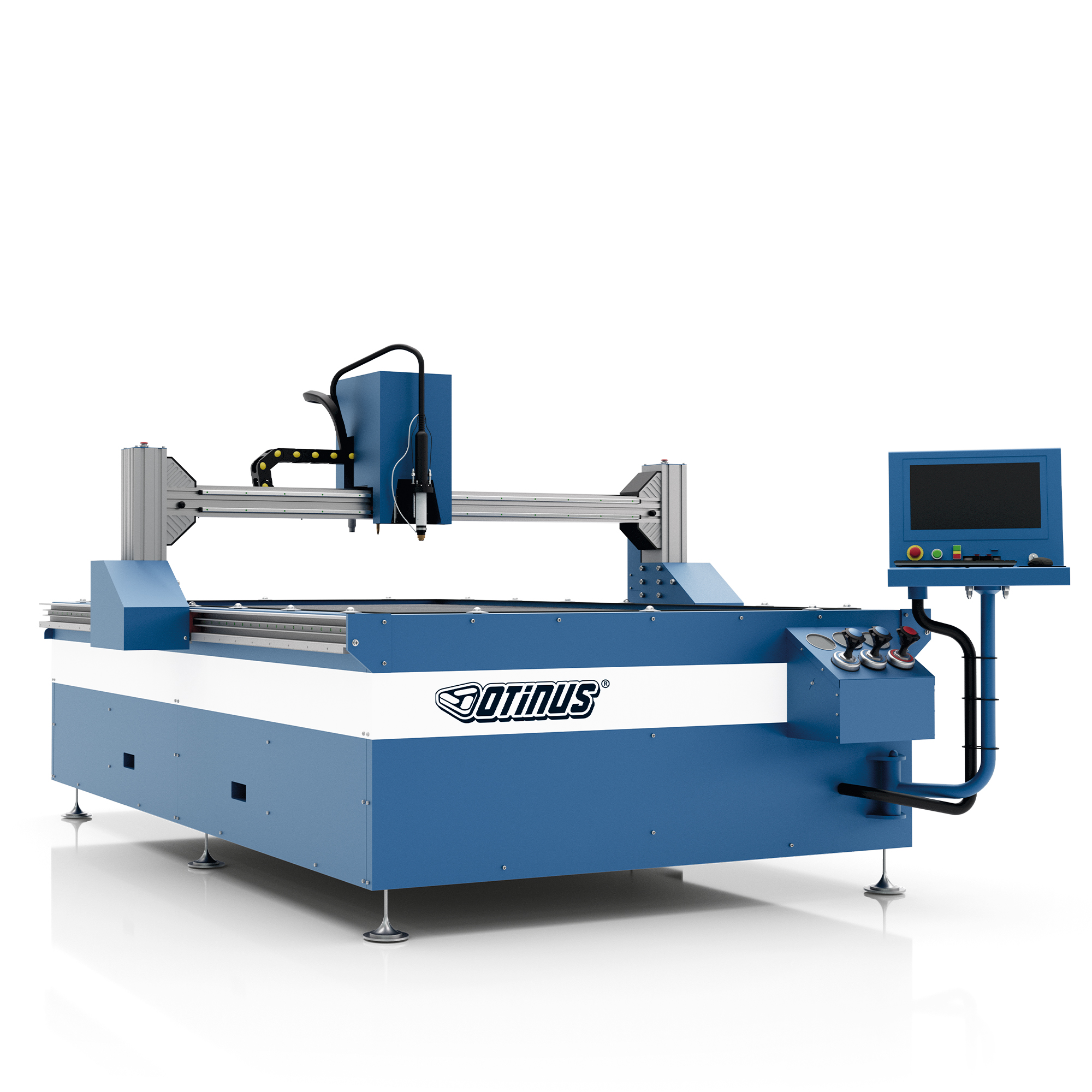

CNC-Plasma-Gas-Schneidmaschine PCO-2010-DG

CNC-Plasma-Gas-Schneidmaschine PCO-2010-DG

Polnische Produktion

Die Maschine wurde in Polen entworfen und konstruiert.

Betriebsparameter:

• Arbeitsbereich XY (Arbeitsfeld): 1020 x 2100 mm
• Spalt zwischen Tischoberfläche und Traverse: 240 mm
• Maximale Schnitthöhe des Profils: 200 mm
• Leerlaufgeschwindigkeit: 25000 mm/min. (Die Schnittgeschwindigkeit hängt von der Leistung des Plasmagenerators und der Materialstärke ab.)
• Kompatibilität mit Plasmastromquellen Hypertherm Powermax 45-125 und Hypertherm MAXPRO200.
• Maximale Schnittstärke bei Gasschneiden: 150 mm
• Verwendbare Gase beim Brennschneiden:
  • Sauerstoff + Propan
• Technische Gasflaschen und Druckregler sind vom Kunden bereitzustellen.

Konstruktionsparameter:

• Länge: 2650 mm
• Breite: 1780 mm
• Höhe: 1500 mm
• Gesamtgewicht: 900,0 kg
• Maximale Belastung: 1120,0 kg
• Verstellbare Stützfüße: 4 Stück
• Geschweißte Konstruktion für stabile Maschinenfunktion.

Konstruktion

Das Portal basiert auf einem einzelnen Aluminiumprofil, das speziell für den Bau hochpräziser CNC-Geräte entwickelt wurde. Hohe Fertigungsgenauigkeit und große Steifigkeit garantieren präzise Bewegungen des Brenners und Unempfindlichkeit gegenüber Belastungen. Der Einsatz eines doppelten, synchronisierten Y-Achsenantriebs gewährleistet, dass der Winkel der Traverse stets parallel zur X-Achse bleibt. Markenlinienführungen sowie geschliffene Zahnstangen und Zahnräder aus hochwertigem Stahl sorgen für hohe Wiederholgenauigkeit in jeder Position.

Einfaches Auflegen von Blechen

Das gesamte Portal und der Kopf sind so konstruiert, dass sie aus dem Arbeitsbereich zurückgezogen werden können, was das Auflegen großer Bleche erleichtert.

Systeme

GCS

Gas Cutting System – Integriertes Brennstoff-Sauerstoff-System, das das Schneiden von Blechen bis 150 mm Dicke ermöglicht.

THC

Torch Height Controller – Integriertes System zur automatischen Steuerung des Brennerabstands basierend auf der Spannungsschwankungsanalyse der Stromquelle.

AMS

Align Material System – Korrigiert automatisch im Programm die Winkelposition des Materials bezüglich des Tisches.

SFS

Fast Start System – Ermöglicht die Maschinenvorbereitung in weniger als einer Minute.

Steuerungscomputer

Voll funktionsfähiger PC mit schnellem SSD-Laufwerk, installiertem Betriebssystem Windows 10 Pro und kabelloser Netzwerkkarte. Ermöglicht Fernzugriff und Bedienung über Internet oder LAN.

Die Bedienung erfolgt über ein Bedienpult am Schwenkarm. Dieses sorgt für maximalen Komfort bei minimalem Platzbedarf. Das Pult verfügt über eine Ablage für Maus und Tastatur, einen USB-Anschluss, alle Schalter und einen 19″-Monitor mit robustem Schutzgehäuse.

Zum Gerät gehört auch ein kabelloser Controller zur Steuerung der Brennerposition. Dies ermöglicht bequemes Einstellen des Brenners ohne Nähe zum Bedienpult.

Fachliche Unterstützung

Wir legen Wert auf kontinuierlichen Kontakt mit unseren Kunden. Deshalb bieten wir mit jeder Maschine ein Stundenpaket für die Otinus-Fachunterstützung an.

Unsere Mitarbeiter können im Rahmen dieses Services:

• CAD-Zeichnungen vorbereiten oder anpassen.
• Beratung zur Material- und Gaswahl geben.
• Unterstützung bei der Parameterauswahl für verschiedene Materialien leisten.

Die verbleibende Zeit ist im Otinus-Kundenportal einsehbar.

Technische Beratung

Unsere Spezialisten wählen vor dem Kauf die passende Maschine mit Zubehör basierend auf Ihren technischen Zeichnungen aus.

Otinus Akademie

Eine ständig wachsende E-Learning-Plattform für Otinus-Kunden. Beim Kauf dieser Maschine erhalten Sie ein Jahr Zugang zu Online-Kursen, mit denen Sie neue Mitarbeiter einfach schulen oder vorhandenes Wissen auffrischen können!

Finanzierung

Kunden, die an Finanzierung interessiert sind, unterstützen wir bei der Beschaffung. Wir beraten Sie gern und arbeiten mit verschiedenen Banken zusammen, um das beste Leasing-, Kredit- oder Darlehensangebot zu finden.

Verbrauchsmaterialien

Bei uns erhalten Sie alle benötigten Verbrauchsmaterialien. Ab einem Nettobestellwert von 400 PLN ist der Versand kostenfrei. Kunden mit CNC-Schneidemaschine erhalten zusätzliche Rabatte.

Maschine besichtigen und testen

Wir laden Sie zu einer einzigartigen Vorführung ein, bei der ein qualifizierter Otinus-Techniker die volle Funktionalität der Maschine demonstriert.

Sie können auch testen, wie die Maschine Ihre Anforderungen erfüllt. Technische Zeichnungen und Material für Probeteile können mitgebracht werden.

Otinus Blechbearbeitungsmaschinen-Ausstellung
Karola Szajnochy Straße 11
85-738 Bydgoszcz

In Google Maps öffnen

Option – Installation und Schulung beim Kunden

1 Tag (bis zu 8 Stunden) – Installation der Maschine und Schulung in der Steuerung.

Option – Zusatzschulung

2. Tag (bis zu 8 Stunden) – zusätzlicher Schulungstag innerhalb von 12 Monaten für Fragen im Betrieb.

Option – Fachberatung

• Telefonisch: 7:30 bis 21:00 Uhr (Mo-Sa) – 8 Stunden Paket innerhalb von 12 Monaten.
• Online: 7:30 bis 14:30 Uhr (Mo-Fr) – 8 Stunden Paket innerhalb von 12 Monaten.

Option – Zugang zu Otinus Academy Kursen

• MyPlasm – 12 Monate Zugang
• LibreCad – 12 Monate Zugang

Option – Satz fertiger CAD-Zeichnungen

Satz universeller dekorativer CAD-Muster.

Option – Starterpaket für Bediener

• TECMAXX Lithiumfett
• Schutzbrille
• HD-Webcam
• Joypad-Controller zur Maschinensteuerung
• Leistungsstarke Wi-Fi-Karte

Zusammenarbeitsbedingungen

• 24 Monate Garantie.
• Lieferzeit ca. 14 Tage. Nicht gültig, wenn Maschine als sofort verfügbar gekennzeichnet ist.
• Die Maschine ist fabrikneu.
• Garantie- und Nachgarantieservice erfolgt durch den Verkäufer.
• Der Kunde ist während Entladung und Transport auf seinem Gelände für die Maschine verantwortlich.
