Beschreibung

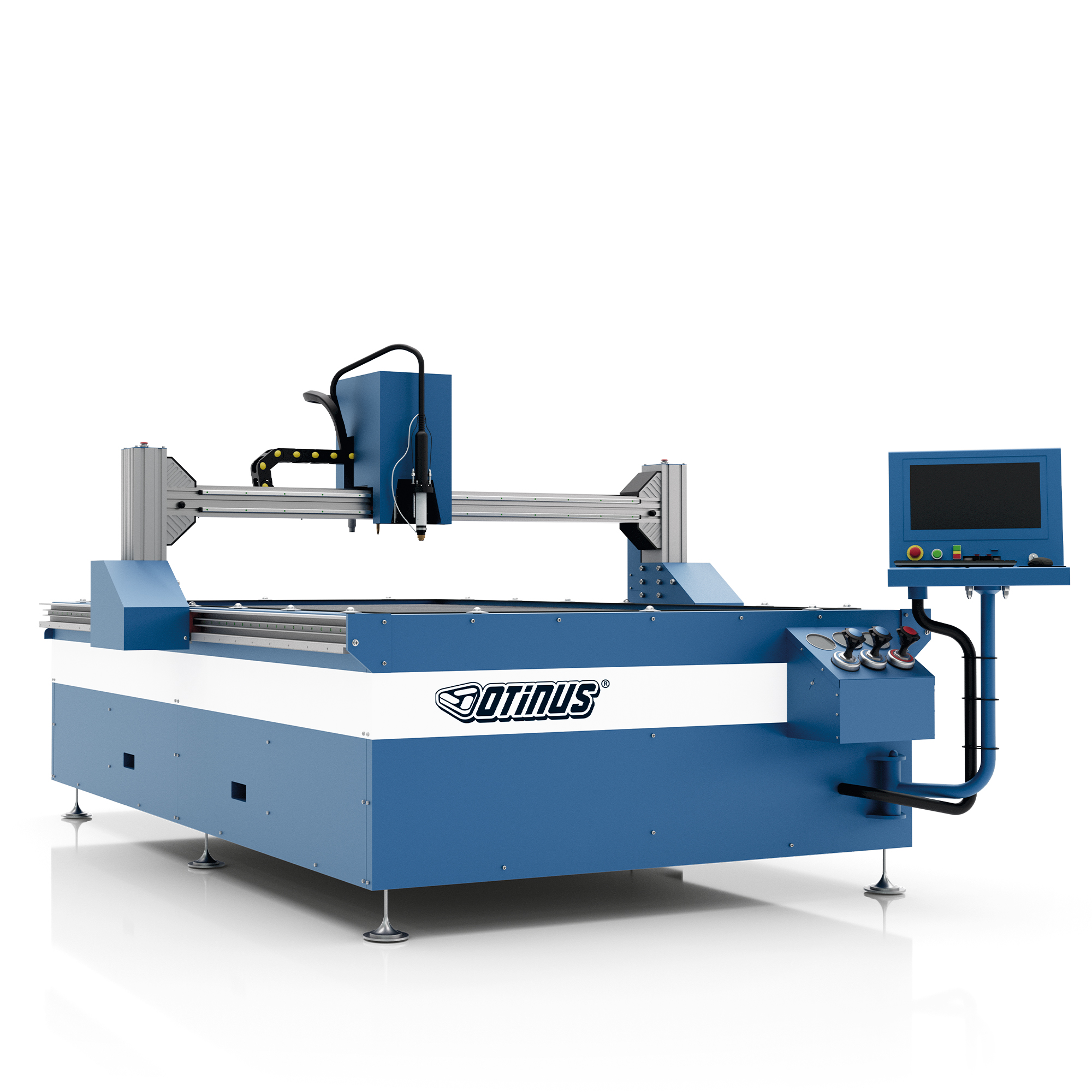

CNC-Plasmaschneidmaschine PCO-3015-DG

Polnische Produktion

Die Maschine wurde in Polen entworfen und konstruiert.

Betriebsparameter:

• Arbeitsbereich XY (Arbeitsfeld): 1520 x 3100 mm
• Freiraum zwischen Tischoberfläche und Träger: 240 mm
• Maximale Schnitthöhe des Profils: 200 mm
• Maximale Verfahrgeschwindigkeit im Leerlauf: 25000 mm/min. (Die Schnittgeschwindigkeit ist abhängig von der Leistung der Plasmaquelle und der Dicke des zu schneidenden Materials.)
• Kompatibel mit Plasmaquellen Hypertherm Powermax 45-125 und Hypertherm MAXPRO200.
• Maximale Blechstärke beim Gas Schneiden: 150 mm
• Verwendbare Gase beim Brennschneiden:
  • Sauerstoff + Propan
• Vom Kunden bereitzustellen: Flaschen mit technischen Gasen und Druckminderer

Konstruktionsparameter:

• Länge: 3650 mm
• Breite: 2280 mm
• Höhe: 1500 mm
• Gesamtgewicht: 1200,0 kg
• Maximale Belastung: 2500,0 kg
• Verstellbare Stützfüße: 6 Stück
• Geschweißte Konstruktion für stabile Maschinenarbeit.

Konstruktion

Das Portal basiert auf einem einzelnen Aluminiumprofil, das speziell für den Bau von hochpräzisen CNC-Maschinen entwickelt wurde. Hohe Fertigungsgenauigkeit und große Steifigkeit garantieren präzise Brennerbewegungen und Unempfindlichkeit gegenüber Belastungen. Die Verwendung eines doppelten, synchronisierten Y-Achsantriebs gewährleistet, dass der Trägerwinkel stets parallel zur X-Achse bleibt. Markenlinearschienen sowie geschliffene Zahnstangen und Zahnräder aus hochwertigem Stahl sorgen für eine hohe Wiederholgenauigkeit in jeder Position.

Einfaches Belegen der Bleche

Das gesamte Portal und der Brennerkopf sind so konstruiert, dass sie aus dem Arbeitsbereich herausgeschoben werden können. Dadurch ist das Belegen großer Bleche einfacher.

Systeme

GCS

Gas Cutting System – Integriertes Brennstoff-Sauerstoff-System, das das Schneiden von Blechen bis 150 mm Dicke ermöglicht.

THC

Torch Height Controller – Integriertes System zur Höhenkontrolle, das den Abstand des Brenners zum Material automatisch anhand der Spannungsänderung der Quelle anpasst.

AMS

Align Material System – Korrigiert automatisch im Programm die Winkelposition des Materials zum Tisch.

SFS

Fast Start System – Ermöglicht die Maschinenbereitstellung in weniger als einer Minute.

Steuercomputer

Voll funktionsfähiger PC mit schneller SSD, installiertem Windows 10 Pro Betriebssystem und kabelloser Netzwerkkarte. Ermöglicht Fernzugriff und Steuerung über Internet oder LAN.

Die Bedienung erfolgt über ein Steuerpult am Ausleger. Diese Lösung bietet vollen Bedienkomfort bei minimalem Platzbedarf. Das Pult verfügt über eine Ablage für Maus und Tastatur, einen ausgeführten USB-Port, alle Schalter und einen 19″ Monitor mit robuster Abdeckung.

Im Lieferumfang ist auch ein kabelloser Controller enthalten, der die Brennerpositionierung ermöglicht, ohne direkt am Pult stehen zu müssen.

Fachliche Unterstützung

Wir sorgen für ständigen Kontakt zu unseren Kunden. Deshalb erhalten Sie mit jeder Maschine ein Stundenpaket für die Otinus-Spezialistensupport.

Unser Mitarbeiter kann:

• CAD-Zeichnungen erstellen oder bearbeiten.
• Beratung bei der Auswahl von Materialien und Gasen bieten.
• Hilfestellung bei der Wahl der Arbeitsparameter für verschiedene Materialien leisten.

Den verbleibenden Stundenstand können Sie im Otinus Kundenportal einsehen.

Technische Beratung

Unsere Spezialisten wählen vor dem Kauf die passende Maschine und Ausstattung basierend auf Ihren technischen Zeichnungen aus.

Otinus Akademie

Eine ständig wachsende E-Learning-Plattform für Otinus-Kunden. Mit dem Kauf dieser Maschine erhalten Sie ein Jahr Zugang zu Online-Kursen, mit denen Sie neue Mitarbeiter problemlos schulen oder Ihr Wissen auffrischen können!

Finanzierung

Für Kunden, die eine Finanzierung der Otinus-Maschinen wünschen, unterstützen wir bei der Beschaffung. Wir beraten Sie gern und arbeiten mit verschiedenen Banken zusammen, um das beste Leasing-, Kredit- oder Darlehensangebot individuell für Sie zu finden.

Verbrauchsmaterialien

Bei uns erhalten Sie stets alle benötigten Verbrauchsmaterialien. Ab einem Netto-Bestellwert von 400 PLN ist der Versand kostenlos. Kunden, die bei uns eine CNC-Schneidmaschine gekauft haben, erhalten zusätzliche Rabatte.

Maschine besichtigen und testen

Wir laden Sie zu einer einzigartigen Vorführung ein, bei der ein qualifizierter Otinus-Techniker die volle Funktionalität der Maschine demonstriert.

Sie können außerdem ausprobieren, wie das Gerät Ihre Anforderungen erfüllt. Technische Zeichnungen und Materialproben können mitgebracht werden.

Otinus Blechbearbeitungsmaschinen-Ausstellung
Karola Szajnochy 11
85-738 Bydgoszcz

In Google Maps öffnen

Option – Installation und Schulung beim Kunden

1 Tag (bis zu 8 Stunden) – Maschineninstallation und Steuerungsschulung.

Option – Zusätzliche Schulung

2. Tag (bis zu 8 Stunden) – zusätzlicher Schulungstag innerhalb von 12 Monaten bei Fragen im Betrieb.

Option – Beratung durch Spezialisten

• Telefonisch: 7:30 bis 21:00 Uhr (Mo-Sa) – 8 Stunden Paket, nutzbar innerhalb von 12 Monaten.
• Online: 7:30 bis 14:30 Uhr (Mo-Fr) – 8 Stunden Paket, nutzbar innerhalb von 12 Monaten.

Option – Zugang zu Otinus Academy Kursen

• MyPlasm – Zugang für 12 Monate
• LibreCad – Zugang für 12 Monate

Option – CAD-Zeichnungspaket

Paket mit universellen CAD-Zeichnungen für dekorative Elemente.

Option – Startpaket für Bediener

• TECMAXX Lithiumfett
• Schutzbrille
• HD-Webcam
• Joypad-Controller zur Maschinensteuerung
• Leistungsfähige Wi-Fi-Karte

Zusammenarbeitsbedingungen

• 24 Monate Garantie.
• Lieferzeit: ca. 14 Tage. Gilt nicht für Maschinen, die als sofort verfügbar gekennzeichnet sind.
• Maschine ist fabrikneu.
• Garantie- und Nachgarantieservice durch den Verkäufer.
• Der Kunde haftet für die Maschine während der Entladung und des Transports auf seinem Firmengelände.
